調光 Dimmer AC

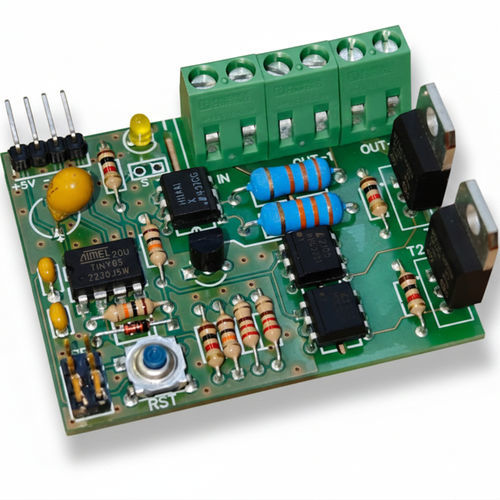

Sharebot プログラマブル・デジタル・ディマー Sharebot プログラマブル・デジタル・ディマーは、交流AC負荷を精密に制御するために設計されたパワーモジュールで、産業システムや電子プロトタイピングプロジェクトへの統合に最適です。制御ロジックは専用のマイクロコントローラAtmel Tiny85によって管理され、2つの出力においてインテリジェントでスムーズな位相制御を実現します。


技術仕様

• ロジック電源 専用ピンヘッダー経由で 5V DC。
• 通信プロトコル シリアル 9600,n,8,1。
• 電源入力 110V 220V の AC 50Hz 電圧に対応。最大 5A。
• 出力 単一調整可能な 2 チャンネルの変調出力。熱安定性を確保するためにヒートシンクを備えた堅牢なトライアックによって管理されます。合計最大 5A。
• 安全性 低電圧ロジックセクションと高電圧パワーセクションの間のガルバニック絶縁のためにフォトカプラを備えた回路。

ハードウェアの特徴

• 接続性 AC 入力および出力OUT-1、OUT-2を確実に接続するためのプロ仕様のねじ式端子台。
• ユーザーインターフェース 内蔵リセットボタンRSTと、電源および動作の即時診断用のステータス LED。

主な用途 このモジュールは、シンプルなシリアルコマンドを介して、調光可能なランプの調光、小型ユニバーサルモーターの速度制御、または加熱抵抗器の電力管理に最適です。
