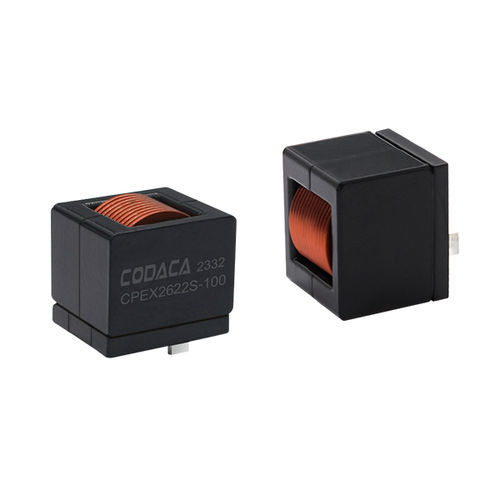

急流用インダクタ CPEX2622S series

磁気巻電源

■ 優れたDC bias特性、瞬間ピーク電流対応可 ■ 平角線巻線、低いDCR実現 ■ インダクタンス、DC bias特性が温度による影響小さい ■ 磁気シールド構造、EMI抵抗能力高い ■ コンパクト設計、PCB取付面積節約 ■ 使用温度：-55℃~+155℃（製品自己発熱含む） リマーク ■ 当データの測定環境温度：25℃。 ■ 測定条件：100kHz, 0.1V。 ■ 飽和電流：インダクタンスが初期値の30%下がった際、印可した実際直流電流値。 ■ 昇温電流：製品温度をΔT50℃上昇した際、印可した実際直流電流値(Ta=25℃)。 ■ ご注意：回路設計、レイアウト、PCBサイズ及び厚さ、散热システム等も製品の温度に影響します。 ■ 最終応用する際、必ず製品の発熱状況をご確認ください。 環境 ■ 梱包状態の保管条件：温度 5～40℃、湿度≤70%。 ■ 未使用の製品をシールで密封し、上記条件でご保管ください。端子電極酸化による半田つけ性の劣化を避けるためです。 ■ 保管期間は 12ヶ月以内でお願いします。保管期間を超えた場合、端子電極のはんだ付け性が劣化する可能性があります。 ■ 高温、高湿、埃、ガス腐食などを伴う環境では保管しないで下さい。 ■ 取扱注意してください。落下等により損壊しないようにしてください。 ■ 手の油等が半田性に影響する可能性あるので、直接に手で端子を触らないでください。
