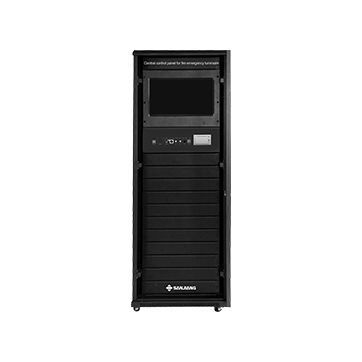

LED照明コントローラー SJ-C-100W/G7000

CANopenプログラム可能

概要
SJ-C-100W/G7000 非常用照明コントローラは、火災報知制御、非常用照明の計画、避難指示を統合したシステムプラットフォームです。建物図面上に警報および避難情報を視覚表示し、直感的な操作と集中制御を可能にします。システムはネットワーク分散型の導入に対応できる拡張性を持ち、リアルタイムのネットワーク監視に対応します。現場の報知機器との通信にはCAN（Control Area Network）バス技術を採用し、高いリアルタイム性と信頼性を確保します。WindowsベースのソフトウェアはユーザーフレンドリーなGUIを備え、検知器や制御モジュールなどの監視端末をベクタープラン上に表示して警報や故障を明確に示します。

製品の特長

• 19-inch LCD と産業用グレードの組み込みコンピュータを搭載。
• 火災報知位置の自動位置特定と避難経路の自動表示/自動設定。
• WindowsベースOS、メニュー/ウィンドウ操作のインターフェースにより調整・立ち上げが容易。
• DXF形式に対応し、ズーム可能なベクターグラフィックスで状態を表示。
• システム稼働状態を印字する専用マイクロプリンタを搭載。
• 多階層のユーザー設定：管理者レベルごとに権限を設定可能で、運用管理が容易。
• 火災、非常、故障、操作履歴のログ記録機能。

動作と機能

• 火災報知コントローラから火災信号を受信すると、G7000は所定の階平面図に従って自動的に切替え、プラン上に火災箇所の位置を直感的に表示します。
• プラン上に避難経路を自動表示し、コントローラは非常用照明装置に点滅や表示の制御命令を送出して利用者を出口へ誘導します。
• CANバス技術を用いたネットワーク対応で、高いリアルタイム監視性と信頼性を実現しています。
• 端末をプラン上に表示し異常情報を明確に示すため、インシデント管理が容易です。
• 主な適用環境：オフィスビル、集合住宅、大型商業施設、体育館、展示場、図書館、工場、スーパーマーケット、ホテルなど各種消防設備案件。

仕様／技術データ

• 動作環境：屋内 -10°C ～ 55°C；相対湿度 ≤95%（40°C ±2°C、結露なし）。
• 動作電圧：AC 220V ±10% / 50Hz。
• 定格消費電力：100W。
• 非常動作時間：180分。
• 保護等級：IP30。
• 配線方式：二系統バス方式。
• プリンタ：専用マイクロプリンタ。
• 規格：GB17945-2010（中国 CCCF）。
