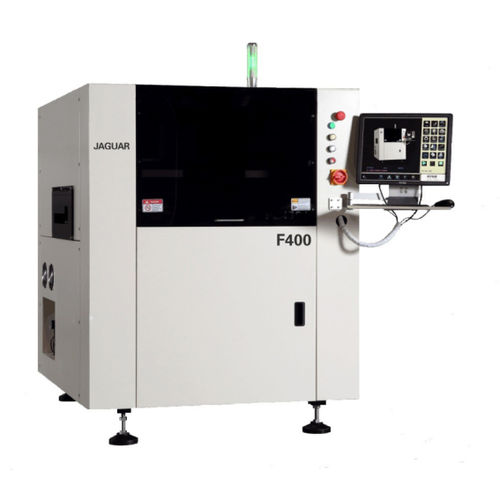

自動スクリ—ン印刷機 F400

ハンダペーストSMT

SMTはんだペーストステンシルプリンタ 名称.F400自動はんだペーストプリンタ モデル。ジャガーF400 簡潔に。集まっている PCB の SMT の高精度スクリーンの印刷かステンシル印刷のために設計されている高精度な印刷プリンター。 仕様です。 PCBパラメータ PCB 最大PCBサイズ（X x Y 450mm×320mm 最小PCBサイズ（X x Y 五十ミリ×五十ミリ プリント基板の厚さ 0.4mm~6mm プリント基板の反り 最大値PCB対角線1 最大PCB重量 6Kg プレートエッジクリアランス 3mmまで 最大ボトムクリアランス 十六ミリ 伝送速度 1500mm/秒(最大) 地上伝送高さとは別に 900±40mm 転送軌道方向 左右、右左、左左、右 伝送モード ワンステージ PCBのクランプ方向 上の平行四辺形の版の施設はソフトウェア調節可能な伸縮性がある圧力の側面圧力、全体的な多点の部分的な真空または吸引の真空の底を平らにします ボードサポート方式 マグネットピン/輪郭ブロック/特殊工作物用治具 印刷パラメータ プリントヘッド 2つのシングル直結モータードライブ フォームワークフレームサイズ 370mm×470mm～737mm×737mm 最大印刷領域（XxY 450mm×320mm スキージタイプ 鋼鉄/ゴム製のスキージの刃（角度: 45/55/60 または角度を置く実際の効果に従って スキージの長さ 220mm~500mm スキージの高さ 65±1mm スキージの厚さ 0.25mmダイヤモンドライクカーボン 印刷モード シングルまたはダブルスキージ印刷 ストリップの長さ 0.02 mm - 12 mm 印刷速度 6mm/sec〜200mm/sec 印刷圧力 0.5kg - 10Kg 印刷ストローク ±200mm(中心から) 画像パラメータ イメージングホライズン（FOV 6.ｍｍ×４． 調整範囲 X,Y:±7.0mm,θ:±2.0°. ベンチマークタイプ 標準形状（SMEMA仕様参照） PADと開口部
