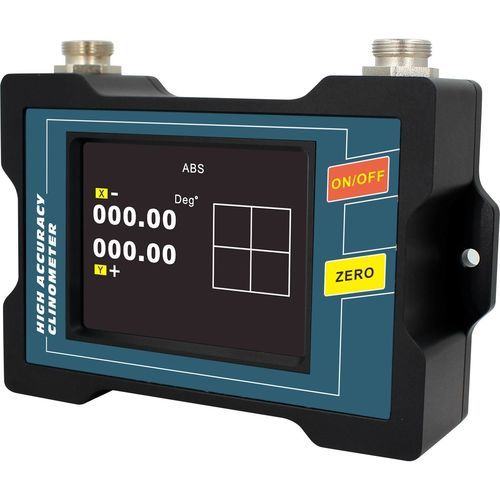

多軸傾斜計 SMI815/825

RS-485携帯型デジタルディスプレイ付き

製品概要
RIONのSMI815/825傾斜計モニターは、傾斜センサー、加速度計、コンパス、ジャイロスコープからの姿勢データを受信・伝送・表示できます。2.8"の産業用広温度対応カラー表示、PC膜ボタン、センサーゼロの設定機能、サードパーティーセンサー対応、ファンクションキーやパネル色のカスタマイズに対応しています。電源はDC9~36Vで、RS485による長距離伝送に対応。陽極酸化アルミの金属筐体で耐久性があり、携帯性と設置の容易さを備え、過酷な産業現場でのリアルタイム監視に適しています。

主な仕様

• 計測：傾斜計データ収集
• 伝送：RS485（最大500 m）
• 表示：2.8"カラー、64色表示領域
• 分解能：0.01°（標準）／0.001°（高精度）
• 電源入力：DC9~36V
• 動作温度：-25〜+80 °C
• コネクタ：航空用端子（プラグ）
• 筐体：陽極酸化アルミ
• 取付：M4ネジ×2

適用範囲

• 四輪車のアライメント・検査
• 建築・土木モニタリング
• 機械・設備の据付
• 配管の据付・整列
• 医療機器の水平出し
• 道路や斜面の傾斜測定

機能説明

• 傾斜計入力：傾斜計接続、分解能0.01°または0.001°を選択可能
• 金属筐体：陽極酸化アルミで高耐久
• 外部電源：DC9~36Vの広域入力
• 64色表示：主データ表示領域
• 電源ボタン：装置のON/OFF制御
• 取付穴：M4ネジ×2で簡単取り付け
• ゼロ／クリアボタン：音で確認、ABS（絶対ゼロ）/REL（相対ゼロ）切替

寸法

• 筐体サイズ：L117 × W77 × H32 mm
• 取り付け開口：L107 × H5 mm
• 取付ネジ：2 × M4

技術仕様

• モデルファミリー：SMIシリーズ（SMI815/825）
• 表示：2.8"カラー、64色データ領域
• 分解能オプション：0.01°または0.001°
• データ伝送：RS485（最大500 m）
• 電源：DC9~36V
• 動作温度：-25 °C〜+80 °C
• 筐体材質：陽極酸化アルミ
• コネクタ：航空用端子（プラグ）
• 取付：M4穴×2
• 筐体寸法：117 × 77 × 32 mm
