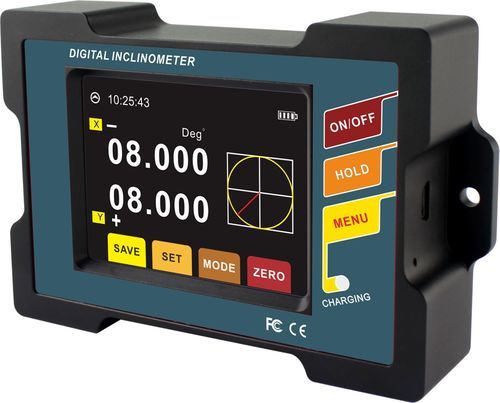

XY軸傾斜計 DMI8 series

USBVirtual COM portMEMS

製品概要
Rion TechnologyのDMI815（単軸）およびDMI825（二軸）は、産業機器の角度測定・制御向け電子傾斜計です。マイクロ機械式センシングとデュアルコア測定を採用し、Y軸によるX軸補償を行います。温度補償とインタリービングアルゴリズムにより長期的な安定性と再現性を確保します。

主な特長

• 測定精度：<0.005°（バリアントにより異なる）
• 角度分解能：0.001°
• 測定範囲：±15° または ±30°（モデルにより選択）
• 3つの測定モード：角度、°/′/″、mm/m
• データ保存機能およびアラーム角度設定
• 64色ナイトビジョンLCD表示、USB出力（USB1.1 仮想シリアルデバイス）
• 3.7V充電式リチウム電池 — 連続動作約11時間、充電約5時間
• アルマイト処理アルミ合金筐体、保護等級IP54

用途

• 機械プラットフォームや産業設備のレベリング・角度制御
• リフティングテーブルやアクチュエータの角度位置決め
• 医療機器の水平調整や産業用測定システムへの組み込み

技術データ（概要）

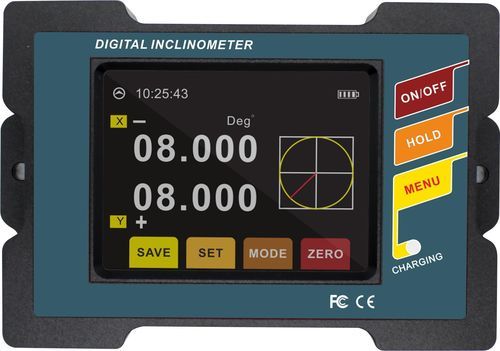

• モデル：DMI815（単軸）｜DMI825（二軸）
• 角度範囲：±15° / ±30°（バリアント）
• 精度（フルスケール）：<0.005° または <0.01°（モデルにより異なる）
• 分解能：0.001°
• mm/m範囲：267 / 577 mm/m；精度 0.1 / 0.2 mm/m；分解能 0.02 mm/m
• 再現性：0.003°
• 表示：64色LCD（表示領域 L57.6 × W43.2 mm）
• データ出力：USB1.1（仮想シリアル）；PCソフト：VCアプリケーション
• 耐衝撃性：10g @11ms（3軸）；衝撃振動 10grms（10–100Hz）
• 保護等級：IP54；動作温度：-10°C〜+70°C；湿度：85% RH
• 材質：アルマイトアルミ合金；寸法：117 × 75 × 27 mm；質量：約300 g

寸法

• 本体サイズ：L117 × W75 × H27 mm
• 取付け寸法：L107 × H4 mm
• 取り付け：M4ねじ ×2

仕様

• 測定軸：単軸（DMI815）／二軸（DMI825）
• モード：角度、°/′/″、mm/m
• 表示：ナイトビジョン対応64色LCD
• 電源：内蔵3.7V充電式リチウム電池；充電約5時間；連続動作約11時間
• 接続性：標準USBコネクタ（充電対応）；USB1.1仮想COM
• 環境：-10°C〜+70°C；85% RH；IP54
• 機械特性：アルマイトアルミ、耐衝撃試験済み
• 代表的用途：プラットフォームのレベリング、リフティングテーブルの整列、測定チェーンへの組込み
