単軸傾斜計 WCA300M

TTLMEMSIP67

製品概要

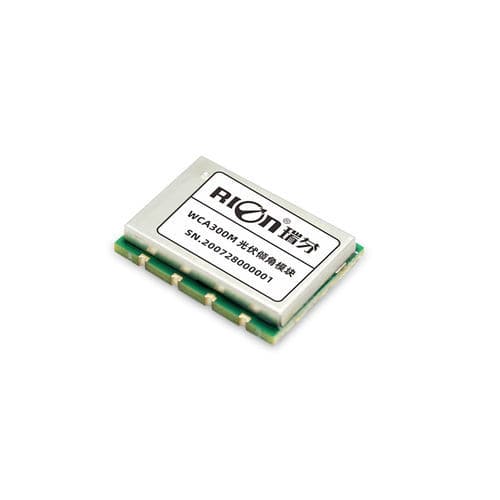

RION WCA300Mは、産業組込みおよびSMT実装向けの単軸傾斜（ティルト）モジュールです。微小機械式検出ユニットと新しい耐干渉プラットフォームを統合し、広い温度範囲で安定した長期動作が可能です。各モジュールは工場校正を受け、ゼロオフセット、軸間誤差、直線性誤差を低減しています。テープ包装によりSMT装着機での自動実装が可能です。

主な特徴

• 測定範囲：0–360°
• 分解能：0.1°
• 精度：±0.2°（25℃時）
• 出力：TTL
• 動作電圧：DC 3.3–7 V
• 動作温度：-40～+85℃
• 保護等級：IP67
• パッケージ：SMT用テープ包装
• 推定寿命：最大約10年

適用範囲

• 太陽光発電の追尾制御
• 橋梁の監視
• 線路／レールの監視

パラメータ

• 型番：WCA300M
• 測定範囲（単軸）：0–360 °
• 分解能：0.1 °
• 測定精度（25℃）：±0.2 °
• 温度ドリフト：±0.02 °/°C（-40～+85℃）
• 応答時間（フィルタ無し）：0.1 s
• ゼロ偏差：±0.1 °
• 静的動作電流（DC5V）：10 mA
• 電源投入時間：1 s
• 動作電圧：DC 3.3–7 V
• 出力インターフェース：TTL
• 出力負荷：≥100 MΩ
• ショック：100 g @ 11 ms、3軸（半正弦）
• 耐振動：10 grms、10–1000 Hz
• MTBF：≥50000 時間
• 保護等級：IP67
• 重量：30 g

寸法
外形寸法：L24.5×W19×H4 mm

注意事項
SMT自動実装用テープ包装。各モジュールはゼロオフセット、軸間誤差、直線性誤差を低減するために校正されています。推定寿命は最大約10年です。

技術仕様

• 種類：単軸傾斜/インクリノメータモジュール
• 出力形式：TTL
• 動作環境・適合：-40～+85℃、EN61000 / GBT17626 試験済み
• パッケージ：SMT用テープによる直接実装対応
• 代表的な用途：PV追尾、構造物監視、鉄道監視
