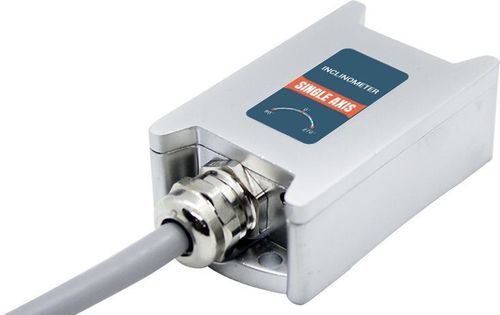

単軸傾斜計 WCA360M

RS-485Modbus静電容量式

製品説明
WCA360Mは、長期の安定動作を目的としたコンパクトで低コストの産業用単軸傾斜センサです。静電容量式MEMS検出素子と高耐干渉設計を採用し、広温度域で信頼性の高い傾斜測定を実現します。非接触測定のため回転軸は不要で、測定対象に直接固定して使用します。

主な特長

• 分解能：0.1°
• 測定範囲：単軸 0～360°
• 出力：RS485（MODBUSプロトコル）
• 動作電圧：DC 9～36 V
• 動作温度：-40～+85 °C
• 高耐振性能
• 非接触測定方式（静電容量式MEMSユニット）
• 長期安定動作、実効使用寿命は最大10年

適用分野

• 太陽光追尾（PVトラッキング）制御
• 橋梁監視
• 軌道・レール監視

パラメータ

• 型番：WCA360M
• 測定軸：単軸
• 測定範囲：0～360°
• 分解能：0.1°
• 測定精度：±0.2°（25 °C）
• 温度ドリフト：±0.003 °/°C（-40～+85 °C）
• 応答時間：0.1 s（フィルタ無し）
• 動作温度：-40～+85 °C
• 出力インターフェース：RS485（MODBUSプロトコル）
• 出力負荷：>500 Ω
• 使用寿命：50,000 時間（故障なし）
• 絶縁抵抗：>100 MΩ
• 耐振動：10 grms、10～1000 Hz
• 耐衝撃：100 g @ 11 ms、三軸（ハーフサイン波）
• 重量：≤200 g（1 m ケーブル含む）
• 取付：測定対象に固定；非接触測定、回転軸不要

技術仕様

• 型番：WCA360M
• 軸：単軸
• 範囲：0～360°
• 分解能：0.1°
• 精度：±0.2°（25 °C）
• ドリフト：±0.003 °/°C
• 動作温度：-40～+85 °C
• 応答時間：0.1 s
• インターフェース：RS485（MODBUS）
• 負荷：>500 Ω
• 寿命：50,000 h
• 絶縁：>100 MΩ
• 振動：10 grms、10～1000 Hz
• 衝撃：100 g @ 11 ms（3軸）
• 重量：≤200 g（ケーブル含む）
