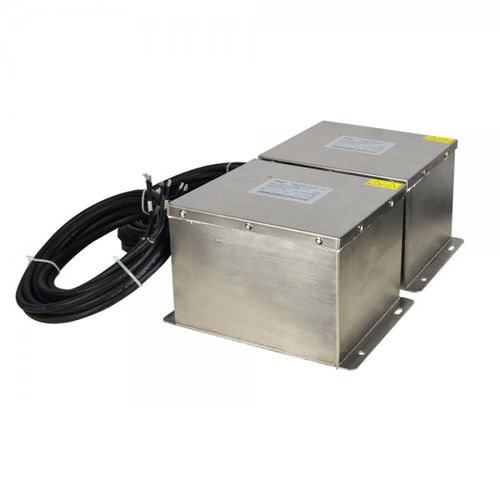

低域フィルタ回路 SKS-SWF-0016-ZC-4
パッシブ正弦波出力

低域フィルタ回路
低域フィルタ回路
低域フィルタ回路
低域フィルタ回路
お気に入りに追加する
商品比較に追加する


特徴

帯域幅
低域
タイプ
パッシブ
その他の特徴
正弦波, 出力, 信号, エンジン用
周波

50 Hz

電圧

400 V

一次電流

16 A

詳細

SWFシリーズ正弦波フィルタは、モータドライブのPWM出力信号を低残留で滑らかな正弦波に変換します。 長いケーブル(50メートル以上)の分散容量とインダクタンスによって引き起こされる共振現象を低減します。 高dv/dtによって引き起こされる過度のモータ電圧を排除し、 フィルタアプリケーションによってモータのノイズを低減する; モータ寿命を延ばす; モータ絶縁を保護する; 伝送距離を増加させる; このフィルタを適用すると、通常のモータは可変周波数モータを置き換えることができます。 用途: ベンチレーター、コンベア、ポンプ、鉄道および輸送用 HVAC設備、コンプレッサー エレベーター、クレーン、風力、UPS、 ロングケーブル付きEPS モータードライブ並列 中電圧アプリケーションにおける複数のモータ駆動(昇圧トランスの前に展開) 技術データ: 公称電圧範囲:3*380~500VAC± 10% モーター周波数:0-120Hz; スイッチング周波数:2.0kHz-16K HZ; 残留リップル 電圧:THDv< 5% 定格電流での電圧降下:≦ 10% (50HZ); モーターケーブルの長さ:2000mまで; 作業モデル:屋内動作 ノーメンタルモーター用連続 ドライブ入力電源定格:3.7kwから630kw、 効率:98〜99% @norminal ライン電圧および電源 過負荷能力:150% 60S、20% 60分 テスト電圧:2240VDC,2s(ライン/ライン)2720VDC,2s(ライン/ケース) 誘電体強度:AC4000V/5mA/60s 絶縁抵抗:コア巻線、100MΩ(DC1000Ω)V); 気候学 カテゴリ (IEC60068-1): 25/100/21 保護:IP54 冷却:内部強制空気 負荷タイプ:標準モータ負荷; 標準昇圧トランス; その他の線形負荷;

---
