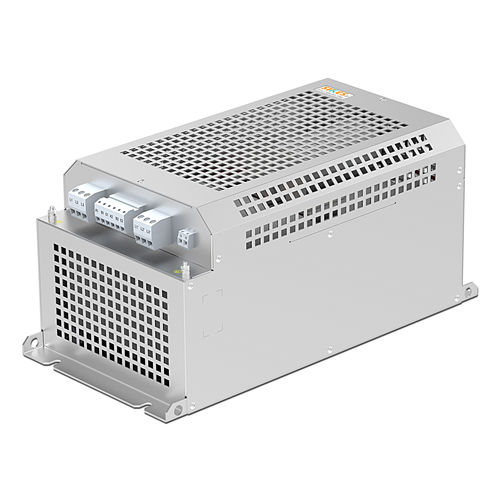

低域フィルタ回路 SKS-PIHF-0030-4-10

パッシブ三相高調波

ハーモニック性能の最適化 ハーモニックフィルターPIHFは、コストパフォーマンスの高いハーモニックソリューションです。従来の高調波トラップフィルターと比較して、PIHFはフットプリントが小さく、より高い高調波低減効果が得られます。 ABB低電圧駆動装置の前に接続すると、主電源に戻る際に発生する高調波電流の歪みが、全負荷時に10%の全高調波電流歪みに低減されます。(システム要件。パッシブハーモニックフィルタPIHFは、ABB低電圧駆動（ACS510、ACx550、ACx580、ACS880フルパワーレンジ）に特化した、費用対効果の高い、非常に堅牢な高調波ソリューションを提供します。 仕様 電源電圧：380-415 VAC (50 Hz)。 エンクロージャ・レーティング：IP00 過負荷電流：160％、60秒 効率＞0.98 真の力率 0.85 @50%負荷。 0.99 @100%負荷。 周囲温度：13º~113º F (-25º~45ºC) ディレーティングなし。 特徴と利点 ABB低電圧駆動との相性を考慮して設計されています。 ユーザーフレンドリーなスタートアップで、調整の必要がありません。 定期的なメンテナンスは必要ありません。 IEEE 519の電流歪み制限ガイドラインに対応しています。 IEEE 519 EN 61000-2-4 EN 61000-2-2 iec/en 61000-3-2 IEC/EN 61000-3-12 IEC/EN 61000-3-4
