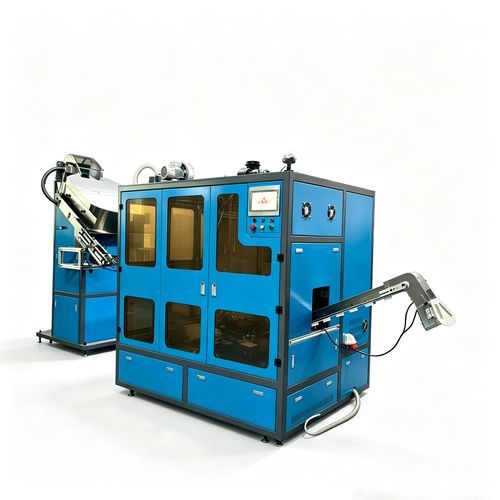

自動供給機能付ホットスタンプ装置 TAR-103-AB

キャップ用

概要
TAR-103-ABはフルサーボ駆動のホットスタンピング機で、丸型キャップ（例：ワインキャップ、ウォッカ蓋）を同時に2個打刻し、安定して100個/分（6,000個/時）で稼働します。フルサーボ制御とPLCにより、高速ラインでの正確な位置合わせ、再現性および信頼性のある組み込み運用が可能です。

仕様

• 生産能力：100個/分（6,000個/時）
• キャップ直径範囲：15～34 mm
• 印字長さ：25～60 mm
• エア圧力：6～8 Bar
• 電源：380 V、3P、50/60 Hz、2.5 kW
• 機械寸法（L×W×H）：3000 × 1400 × 2300 mm

主な特徴

• 高速自動給送と打刻 — 2 in / 2 out、2個同時打刻で品質低下なし
• フルサーボ駆動のモーション制御により、最高速度でも正確な位置決めと安定した性能を実現
• スマート機能：NPNP（部品なしで印刷しない）、低圧アラーム、箔切れ警報、表面自動整列、自動供給/排出
• 重なり防止給送でキャップの積み重なりや詰まりを防止
• 表面前処理オプション：ホットエア、プラズマ、炎により箔の密着性を向上
• 自動カウントと選別で良品と不良／ロットを分離
• 交換治具によるクイックチェンジで異なるキャップサイズに対応
• タッチスクリーン付きPLCで直感的な操作とリアルタイム監視が可能

注記
大量生産およびライン組み込み向けに設計されています。

技術仕様

• モデル：TAR-103-AB
• 機能：丸型キャップのホットスタンピング（2個同時）
• 速度：100個/分（6,000個/時）
• キャップ直径：15～34 mm
• 印字長さ：25～60 mm
• エア圧力要件：6～8 Bar
• 電源：380 V、3P、50/60 Hz、2.5 kW
• 寸法：3000 × 1400 × 2300 mm
• 制御：PLC・タッチスクリーン搭載のフルサーボシステム
• 追加機能：NPNP、低圧アラーム、箔切れ警報、自動整列、自動供給/排出、重なり防止給送、前処理オプション（ホットエア/プラズマ/炎）、自動カウント・選別、クイックチェンジ
