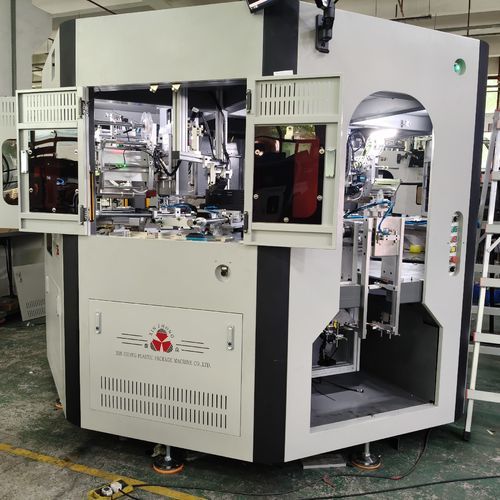

回転式移載機 RZ‑106

CNC12 ポジション自動

製品概要
RZ‑106は、丸型、楕円、角型、平型など幅広い形状の容器（ガラス・プラスチック製ボトル含む）の装飾を目的に設計された自動回転式熱転写機です。1サイクルで複数面への多色転写印刷を行い、高い位置精度と耐久性のあるグラフィックを実現します。自動搬送（載せ/降ろし）と高性能サーボ駆動を備え、手作業を大幅に削減し生産性を向上させます。

主な特徴

• 多形状・多面印刷対応 – 丸、楕円、角、平などの形状に対応。治具やプログラム設定を変更することで前面/背面、周囲、上面など複数面を印刷可能。
• 多色対応 – 最大3色のローラ式熱転写およびホットスタンプを単一パスでサポート。
• 完全自動搬送 – ロボットによる自動載せ降ろしで連続稼働および省力化を実現。
• 表面前処理オプション – 火炎、加熱空気、プラズマ処理でガラス・プラスチック・塗装面のインク/接着剤の付着性を向上。
• ビジョン位置決め – オプションのビジョンシステムで印刷前に製品を正確に位置決めし、高精度な印字位置を保証。
• 精密駆動 – 高精度インポートディバイダーとサーボモータの組合せにより正確なインデックスと再現性の高い印刷品質を提供。
• ユーザーフレンドリーなHMI – タッチスクリーンで素早いセットアップ、ジョブ切替、リアルタイム監視が可能。
• 堅牢な構造 – 大量生産環境での安定稼働と低メンテナンス性を想定した設計。

代表的な用途

• 飲料、蒸留酒、化粧品、医薬品向けのガラス瓶（丸、楕円、角、平）
• プラスチック容器・ジャー
• 装飾用パッケージ・ギフト品
• 多色・多面装飾を必要とするあらゆる円筒形または多面体製品

仕様 / 技術データ

• 型式: RZ‑106
• 処理能力: 1,800 – 2,700 個/時
• 転写直径/幅: Ø 30 – 100 mm（平面に対しては相当幅）
• 製品長さ: 20 – 300 mm
• 機械寸法（L×W×H）: 3000 × 3000 × 2300 mm
• 電圧: 380V / 220V（オプション）
• 駆動方式: フルサーボ駆動
• インデックス方式: 高精度ディバイダー
• ワーキングステーション: 12ステーション（カスタマイズ可能）
