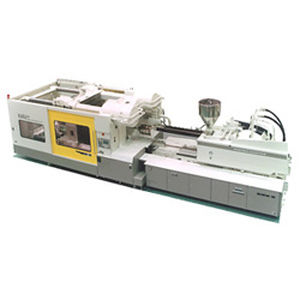

横型射出成形機 ED1 series

ハイブリッド型高速サイクル

EDシリーズは、省エネ、省スペース、ハイサイクル、高付加価値を実現した最強のシリーズです。電動サーボモーター駆動による型開閉と油圧式高圧型締を一体化したハイブリッド型締装置を採用。ポンプ駆動用モーターの容量を従来の油圧式に比べ80％削減し、省エネを推進。また、作動油量も油圧機比で84％削減し、環境負荷も大幅に低減しています。 2台以上のサーボモーターを同期制御する独自技術により、「1）金型開閉、2）金型と同じ速度でのタイロッド駆動、3）ハーフナット閉」の複合動作を行い、さらなる動作サイクルの短縮を実現した。 ED1800」の全長は12mを切り、世界最小のスペースを実現しました。また、型開閉に複数のサーボモーターを同期制御する当社独自の技術を採用し、高速かつ高精度な型開閉を実現（特許取得済み）、高速サイクルに貢献しています。直動式電動型開閉機構と油圧昇圧機構の組み合わせにより、様々な付加価値成形（射出圧縮、射出プレス、コアバック成形など）を容易に行える、他社機にはない特徴を有しています。 1） 省スペース ダイレクトロック式型締装置 2) 省エネルギー 全電動射出装置 ハイブリッド型締装置 -電動・直動式金型開閉駆動機構
