油圧式コネクター

ポンプモーター化学工業用金属産業用

概要

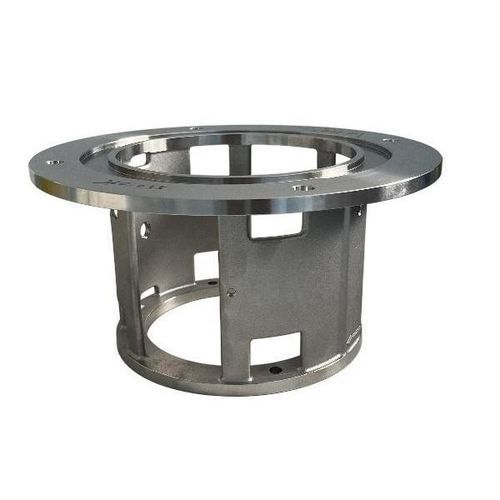

Pum ランタン鋳物は、Type 132 モーターを 180/230 系列のポンプ胴に取り付けるための精密鋳造によるポンプ‑モーター接続部です。精密鋳造と複合機械加工により製造され、ISO 2768‑mK 一般公差に準拠した寸法、幾何学的特性および表面仕様を備え、機械伝動の組立要件を満たします。

1. 製品の基本情報

• 適合仕様：180/230 系列ポンプ胴および Type 132 モーターに対応。
• 加工基準：ISO 2768‑mK 一般公差；加工方式：切削、バリ取り、成形など。
• 角度公差：特殊形状の嵌合を確保するため、重要な角度の加工精度を管理。

2. 主要な寸法および精度要件
本鋳物は複数の孔径および軸方向寸法を備え、モーターとポンプ胴の組立・締結点に適合するよう厳格な公差帯が設定されています。コア組立孔、二次精密嵌合孔、大口径組立孔および補助孔を含み、モーター軸端位置決め用の精密な軸方向寸法や、特殊組立位置向けの定義済み角度を備えます。局所的な小寸法構造および均等配置の小孔は軽量化および補助固定を支援します。

3. 幾何公差要件
同心度、直角度、位置精度および平行度を制御するための幾何公差を定義し、加工変形を抑制して組立時の整合性を確保します。基準に基づく公差定義はコア部品および重要な局所構造に適用され、非コア位置には基本的な幾何保護が与えられます。精密な角度管理により特殊形状の嵌合を保証します。

4. 表面処理と粗さ要件
表面は機能に応じて異なる Ra 等級に分類されます。重要な嵌合面は精密切削で高い適合精度と滑らかな動力伝達を実現し、補助組立面や特殊形状面は汎用的な精密加工で性能とコストのバランスを取ります。角を除去するための面取りを施し、鋭利なエッジを排除して応力集中を低減します。

5. ねじ・締結具適合性
汎用の締結具を受け入れるための複数規格の標準ねじ孔を統合し、専用部品を不要にして組立および保守コストを削減します。主ねじ孔は主要固定用に大径規格を採用し、二次ねじ孔は組立安定性を高めるため均等配置、小径ねじ孔は周辺補助部品を固定します。

6. 製造工程と品質特性

• 精密鋳造基盤：砂穴、気泡、割れを防ぐ鋳造により、高い基礎密度と強度を確保しポンプ伝動荷重に対応。
• 多工程複合加工：切削、バリ取り、成形などを組み合わせ、所要の寸法、幾何公差および表面粗さを制御精度で実現。
• 標準化された公差設計：ISO 2768‑mK に完全準拠し、Type 132 モーターおよび 180/230 ポンプ系列との寸法的一貫性と互換性を確保。
• 操作性を考慮した構造設計：面取り、均等配置のねじ孔、軽量化された孔配置により組立性、安全性および軽量化を両立。
• 全面的な寸法管理：図面要求に基づく主要寸法、幾何公差および表面粗さの検査により安定した出荷品質を保証。

7. 適用分野と適合シナリオ
Type 132 モーターと 180/230 ポンプ胴の間の接続およびトルク伝達要素として、産業用ポンプ、油圧ポンプおよび給水ポンプに適用されます。代表的な分野は冶金、化学、都市給水、機械製造などで、モーターとポンプ胴の位置決め、接続およびトルク伝達の機能を果たします。

結論
Pum ランタン鋳物は精密な製造工程と標準化された公差により、産業用ポンプ伝動システムにおける確実な組立適合性と安定した性能を提供します。

技術仕様

• 型名：Pum lantern cast
• 適合：180/230 系列ポンプ胴；Type 132 モーター
• 製造：精密鋳造 + 機械加工（切削、バリ取り、成形）
• 公差基準：ISO 2768-mK（一般公差）
• 幾何制御：同心度、直角度、位置精度、角度公差
• 表面処理：機能別の Ra 等級；重要面は精密切削；エッジは面取り
• ねじ特性：複数の標準ねじ孔（主/二次/補助）による汎用固定対応
• 品質管理：主要寸法、幾何公差、表面粗さの検査
