X線光電子分光器 AXIS Supra+
実験用半導体産業用分光学用

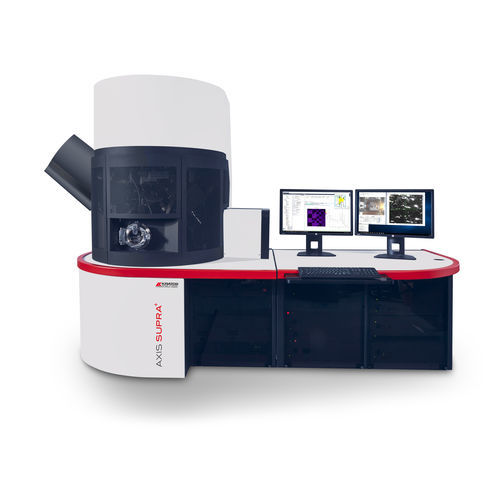

X線光電子分光器 - AXIS Supra+ - Shimadzu France - 実験用 / 半導体産業用 / 分光学用
X線光電子分光器 - AXIS Supra+ - Shimadzu France - 実験用 / 半導体産業用 / 分光学用
お気に入りに追加する
商品比較に追加する

特徴

タイプ
X線光電子
分野
実験用, 元素分析用, 金属分析用, 分光学用, 移動用, 半導体産業用
形状
モジュール式
その他の特徴
高解像度, 高感度, 自動

詳細

概要
AXIS Supra+ はイメージング型の X 線光電子分光装置(XPS)で、材料表面の最上部約10 nm の元素および化学状態の定量情報を提供します。日本では Kratos Ultra 2 としても知られており、AXIS Supra+ は分光と並列イメージング機能を高度な自動化と組み合わせ、金属、半導体、絶縁体の表面分析において研究およびルーチン用途に対応します。

主な特徴
  • 感度: スペクトロスコピーおよび XPS イメージングモードで優れた感度を発揮し、表面や微量分析に適します。
  • 操作性: ESCApe ソフトウェアは取得、処理、自動化を統合し、効率的なワークフローを実現します。
  • 並列 XPS イメージング: 高空間分解能の高速イメージングにより元素や化学状態の面内分布をマッピングできます。
  • 分解能: 表面化学の詳細解析に適した高い分光およびイメージング分解能。
  • 自動化: 装置機能の広範な自動化によりスループットと再現性を向上させます。
  • 追加技術: XPS 性能を損なうことなく、補完的な表面分析・前処理オプションを追加できるモジュラー設計。

用途
  • 電池やエネルギー貯蔵材料の分析。
  • HAXPES(高エネルギー X 線光電子分光)に関連する研究。
  • コーティングや薄膜の評価。
  • アルゴンクラスタスパッタリングを用いた OLED 等の薄膜の UPS‑XPS 深さ方向プロファイリング。
  • 化合物半導体や多層材料の層構成の定量解析。

入手可能な資料(選定アプリケーションノート)
  • OLED 薄膜のアルゴンクラスタ UPS‑XPS 深さプロファイル(アプリケーションノート)。
  • 化合物半導体の層組成定量(アプリケーションノート)。
  • 異なる光子エネルギーを用いたコアライン/オージャーピーク重なりの除去(アプリケーションノート)。

技術仕様
  • ブランド: Shimadzu
  • モデル: AXIS Supra+
  • 別名: Kratos Ultra 2(日本)
  • タイプ: イメージング X 線光電子分光装置(XPS)
  • 分析深さ: 表面上層約 ~10 nm
  • 技術: 分光モードおよび並列イメージングモードを備えた XPS。アルゴンクラスタスパッタリングによる UPS‑XPS 深さプロファイリングをサポート
  • イメージング: 面内化学分布のための高空間分解能並列 XPS イメージング
  • 感度・分解能: 優れた感度と高い分光/イメージング分解能を実現する設計
  • ソフトウェア: 取得、処理、自動化制御のための ESCApe
  • 試料対応: 金属、半導体、絶縁体および各種薄膜/コーティング
  • モジュール性: XPS 性能を損なうことなく追加の表面分析・前処理オプションで構成可能
