X線光電子分光器 XPS

実験用表面処理用分光学用

概要

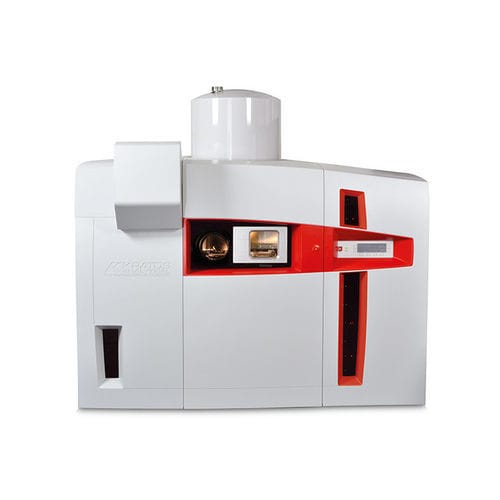

X線光電子分光（XPS、ESCAとも呼ばれる）は、材料表面の特性評価に広く用いられる確立された表面分析手法です。XPSは試料表面上層およそ10 nmから元素および化学状態の定量情報を提供します。Kratos AXIS Novaは、超高真空条件下で安定な材料からXPSスペクトルおよびイメージを取得できます。

性能
ラボおよび生産環境での効率的な運用を念頭に設計されており、AXIS Novaは自動試料搬送、迅速な試料位置決めのための直交カメラ、直感的な取得ソフトウェアを備えます。φ110 mmの試料プラテンは大きな試料の取り扱いや高いスループットを可能にし、感度やエネルギー分解能、空間分解能を損なうことはありません。

特徴

• Sensitivity — フォトエレクトロンの効率的な収集により、スペクトロスコピーおよびXPSイメージングで高い感度を実現。
• Resolution — 小さな化学シフトの正確な測定を可能にする優れたエネルギー分解能。
• Simplicity — Kratos機器で共通のESCApeソフトウェアを用いた取得、処理、レポーティングでワークフローを統一。
• Parallel XPS imaging — 表面全体の元素・化学分布のマッピングを実現。
• Automation — 自動化された試料処理と定義済みワークフローによりスループットと再現性を向上。
• Additional capabilities — 拡張可能なシステム：UPS（価電子帯・仕事関数測定）用の紫外線He放電ランプ等のオプションを追加可能。

適用例（抜粋）

• コーティングおよび薄膜
• ポリマーおよび表面処理
• 架橋プラズマポリマーのArn+ガスクラスタースパッタ深さ方向プロファイリング
• 薬剤コーティングされたポリマーステントの分析
• 組合せ薄膜系のグループアレイ解析

技術仕様

• 手法：X線光電子分光（XPS）／ESCA
• 分析深さ：約上層10 nmからの情報
• 試料プラテン径：φ110 mm（大型試料の取り扱い）
• 試料取り扱い：自動試料搬送
• 位置決め：直交カメラによる容易なアライメント
• イメージング：高空間分解能の並列XPSイメージング
• 感度・分解能：高感度および優れたエネルギー分解能
• ソフトウェア：ESCApe（取得・処理・レポーティング）
• オプション：UPS（価電子帯・仕事関数測定）用UV He放電ランプ
