エア冷却器

エネルギーセクター用オーダーメイド空冷式

製品概要
Shuangliangは、鋼構造冷却塔の長期にわたる研究開発および実験的検証を行っており、風洞試験（剛体モデルの圧力測定、空気弾性モデルの振動測定）、クラッディングの耐風試験、現地検証などを実施しています。武漢理工大学と連携して、SHUANGLIANG GROUPは乾式冷却の実験基地を設立し、温度場監視と変位計測にArray Grating光ファイバーセンシングとBeidou位置決め技術を適用して鋼構造塔のインテリジェント制御を実現しています。

技術力
Shuangliangは広範な風洞試験と耐風評価を完了しています。2012年5月には中国で初めて空冷鋼塔の風洞試験を完了し、設計支援に重要な役割を果たし、国際先進レベルに匹敵する成果を達成しました。

6つの利点

• 01 高い費用対効果：同等の規模と投資で冷却性能が約5%向上します。資材価格の上昇や採掘制限により鋼構造塔のコスト優位性が高まります。
• 02 デジタル・インテリジェント：Array Grating光ファイバーセンシングにより間接冷却システムの温度場を微細に制御でき、冬季のバックプレッシャーを約3 KPa低減し、石炭消費を約4.5 g/kWh節約します。
• 03 施工期間短縮、早期稼働・収益：工場でのプレファブと現地でのユニット吊りによる組立で、施工期間を従来のコンクリート塔の約1/3に短縮できます。例：2×660 MWプラントで約6か月の短縮（経済効果例：CNY198百万）。
• 04 循環型経済と環境適合：鋼構造塔はコンクリート使用を回避し、原材料消費（砂/石）を削減。省エネ・プレハブ政策に適合し、鋼材やアルミの回収残存価値が高いです。2×660 MWプラントでコンクリート塔を置換するとCO2を約36,000トン削減できます。
• 05 施工安全性：鋼構造塔の高所作業要員数はコンクリート塔の約1/10で、安全リスクを低減します。
• 06 設計柔軟性と運転コスト削減：6列小径管の二重セクター配置により入口高さの制約を排除し、系統設計を最適化、間接系の水抵抗を低減して運転電力料金を25%以上削減します。

採用事例

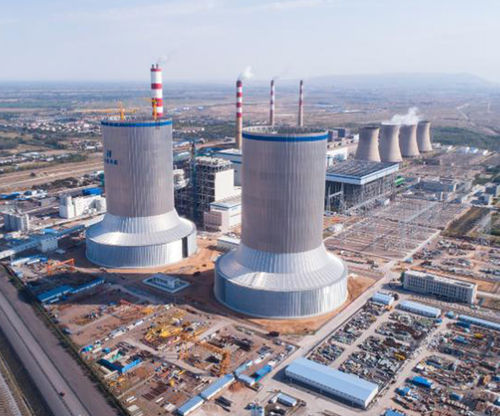

• 華能集団寧夏ダム発電所：2×660 MW 間接乾式冷却システム、鋼構造塔（円錐直型）にアルミ合金外装、塔高170 m。施工は革新的な二重タワークレーンを採用。2019年電力建設科学技術進歩賞の第2位を受賞。
• 錫林浩特熱電グループ：2×350 MW 間接乾式冷却システム、鋼構造塔（円錐直型）にアルミ合金外装、塔高181 m。2019年中国鋼構造ゴールドアワード受賞。

特性 / 技術仕様

• メーカー：SHUANGLIANG GROUP
• 商品名：Intelligent Control Steel Structure Dry Cooling System
• 製品種別 / カテゴリ：鋼構造間接空冷（乾式冷却）システム / ハイブリッド冷却塔およびACC
• 主要技術：Array Grating光ファイバーセンシング；温度場監視と変位計測のためのBeidouナビゲーション＆ポジショニング；風洞検証済み設計
• 性能：従来のコンクリート塔を用いた間接空冷と比較して冷却性能約5%向上
• 運用上の節約：冬季バックプレッシャー約3 KPa低減；石炭消費削減 約4.5 g/kWh；運転電力料金の節約 >25%
• 施工上の利点：工場プレハブと現地組立により施工期間をコンクリート塔の約1/3に短縮；例：2×660 MWで約6か月短縮（経済効果例：CNY198百万）
• 環境効果：2×660 MWのコンクリート塔を置換した場合のCO2削減例 約36,000トン
• 施工安全：高所作業者数が大幅に少ない（約1/10 vs コンクリート塔）
• 実績塔高（事例）：170 m および 181 m（円錐直型、アルミ合金外装）
• ドキュメント：機能別セクションとして情報、機能、容量範囲、駆動源を掲載（具体的数値表は製品ページ参照）
