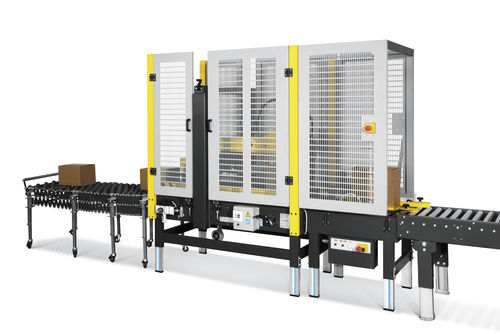

4フラップ箱とじ機 SM11 series

接着テープ自動全自動

製品概要
SM11は、箱サイズが一定の長時間生産向けに設計された自動固定フォーマット封函機です。フォーマット調整はすべて手動で行い、機械は箱の上下面の中央線に2本の自己粘着テープを自動で貼付します。調整と操作は直感的で迅速、連続した包装ラインに適しています。

特長

• 固定フォーマットの長手運転向け高生産性
• 完全自動のテーピングサイクル

主な仕様

• 自動4面折り機構
• 幅・高さ・長さの手動調整（ハンドル） — 標準設定時間：約1分
• サイド駆動ベルト：2 × 75 mm 幅
• ベルト速度：21 m/min
• モーター：2 × 0.13 kW
• 上面のフラップを密着させるサイド圧着ローラ
• 作業高さ：500–750 mm 可変
• テーピングユニット：2 × K11R — 50 mm（標準）
• オプション：2 × K12R — 75 mm（SM116向け）
• 電磁空気式遮断スイッチに接続されたサイド安全カバー

バリエーションと箱寸法
SM11
箱寸法
最小 L 200 mm W 150 mm H 100 mm
最大 L 600 mm W 500 mm H 600 mm

SM11-I
ステンレス製構造

SA11
ハンドルとネジの代わりに空気ピストンで上部テーピングヘッドフレームを駆動する仕様

SM11/4
箱寸法
最小 L 200 mm W 105 mm H 90 mm
最大 L 600 mm W 500 mm H 600 mm

SM116
箱寸法
最小 L 300 mm W 150 mm H 180 mm
最大 L 900 mm W 650 mm H 700 mm

オプション

• 2 × K12R テーピングユニット — 75 mm（SM11モデル）
• テープ少/無テープ検知センサ
• タイマー制御付きAG21 モーター式インデックスユニット
• KS11 静音テーピングユニット
• ステンレス仕様（SM11-I）
• 高脚（AS80）
• キャスター（AS77）
• ローラーコンベヤ（RG）
• 伸縮コンベヤ（GTL-GTR）

適用業種

• ワイン・スピリッツ
• 家庭用品、消費財・パーソナルケア
• 食品・乳製品
• 医薬品業界
• EC（電子商取引）

技術仕様

• 機械タイプ：自動固定フォーマット封函機
• テープ貼付：箱の上下中心線に自己粘着テープ2本を貼付
• 調整：幅・高さ・長さを手動（ハンドル）で調整；設定時間 ≈ 1 分
• 駆動ベルト：2 × 75 mm
• ベルト速度：21 m/min
• モーター：2 × 0.13 kW
• 作業高さ：500–750 mm 可変
• テーピングユニット：2 × K11R（50 mm）標準；SM116向けに2 × K12R（75 mm）オプション
• 安全：電磁空気式遮断スイッチ付きサイド保護
• 材質オプション：標準およびステンレス（SM11-I）
• バリエーション：SM11、SM11-I、SA11、SM11/4、SM116
• 利用可能なアクセサリ：インデックスユニット、コンベヤ、キャスター、高脚、センサー、静音テーピングユニット
