真空遮断器 3AV1 Blue LT

空気式バス パワード空気絶縁

概要
エネルギー分野の脱炭素化には、高電圧機器からのFガスの排除が必要です。Siemens EnergyのBlueポートフォリオは、SF6を真空遮断とクリーンエア絶縁で置き換え、技術性能とコスト効率を維持しつつSF6フリーの高電圧開閉装置を提供します。ポートフォリオは陸上、洋上、産業用途向けに設計されています。

技術
Blue製品は真空遮断器とクリーンエア絶縁を採用しています。アーキテクチャはスイッチング性能とライフサイクルコスト目標を維持し、高電圧真空スイッチングでの10年以上の経験を活用します。デジタル統合オプションにより運用・保守を最適化できます。

主な特長と利点

• ゼロFガス（SF6を置換）
• 真空スイッチング技術（真空遮断器）
• SF6に代わるクリーンエア絶縁
• 無毒性および環境負荷の低減
• スイッチング・絶縁性能を維持し、競争力のあるライフサイクルコストを実現
• 陸上、洋上、タービン設置向けのモジュール式・カスタマイズ可能な設計

注目のBlue製品（選択例）

• 8VM3 Blue GIS：72.5 kVで動作。コンパクトなモジュール設計で、陸上網、産業、再生可能、洋上変電所に適合。

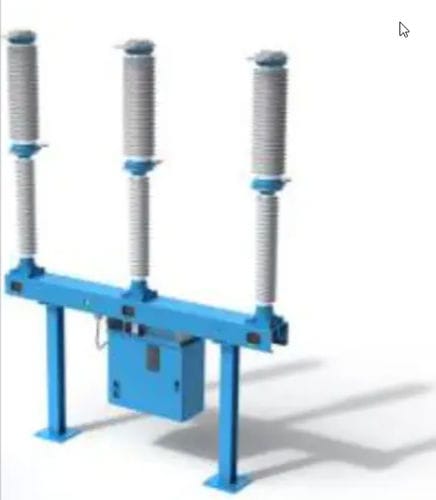

• 3AV1 Blue LT Circuit Breaker：145 kV ライブタンク真空遮断器、クリーンエア絶縁。SF6製品と同等の設置面積。
• 3AV1 Blue DT Circuit Breaker：145 kV デッドタンク真空遮断器、クリーンエア絶縁。SF6製品と同等の設置面積。
• 8VM1 Blue GIS：風力タービンへの取り付けに適した72.5 kV GIS。タービン用途に最適化。
• 8VN1 Blue GIS：145 kV GIS、真空遮断器とクリーンエア絶縁を採用。LPITによる最適化されたフットプリント。
• Gas-Insulated Busduct (GIB)：最大420 kV対応のクリーンエア絶縁バスダクト。従来の代替品と比べ最大約60%のFガス削減が可能。

工場と生産
Siemens EnergyはBlueポートフォリオ向け真空遮断器の生産を増強するためベルリンの工場に投資しました。工場はサプライチェーンの安定化、設備能力の増強を支え、製造時の環境負荷低減のため100%再生可能エネルギーで稼働しています。

プロジェクトと導入例
Blue技術は世界各地のリファレンスプロジェクトで導入されています：洋上風力発電（8VM1/8VM3ベイの大規模導入）、ネットゼロ変電所（SF6を使用しないBurladingenのエコ効率的変電所）、港湾電力（Bergen Port）、フィンランドでの最初のFガスフリー導入等。EU支援のLIFE Blueプロジェクトでは送電規模の420 kV SF6フリーGISを実証しています。

デジタル統合
ポートフォリオはNoedra Nodeや関連デジタル化ソリューションを通じたデジタルサブステーション統合をサポートし、リアルタイムデータ取得、解析、自動化を提供します。組み込みのDigital Sensgear™機能により監視、予知保全、運用判断が改善されます。

性能と持続可能性
Blue製品はスイッチングおよび絶縁性能やライフサイクル信頼性を維持または向上させつつ、高電圧機器からSF6を除去することで温室効果ガスの影響を大幅に低減することを目指します。

技術仕様

• 絶縁：クリーンエア（SF6の代替）
• スイッチング：真空遮断器技術
• 代表電圧：72.5 kV（8VM3、8VM1）、145 kV（3AV1 LT/DT、8VN1）、最大420 kV（GIBの実証）
• 設計：モジュール式、コンパクト、陸上・洋上・タービン用途向けにカスタマイズ可能
• デジタル化オプション：Digital Sensgear™およびNoedra Node対応
• 製造：ベルリン工場での真空遮断器生産増強（100%再生可能エネルギー）
• 環境：ゼロFガス、無毒性、SF6ベースソリューションと比較したGWPの大幅な低減
• 用途例：変電所、洋上風力、港湾、産業ネットワーク
