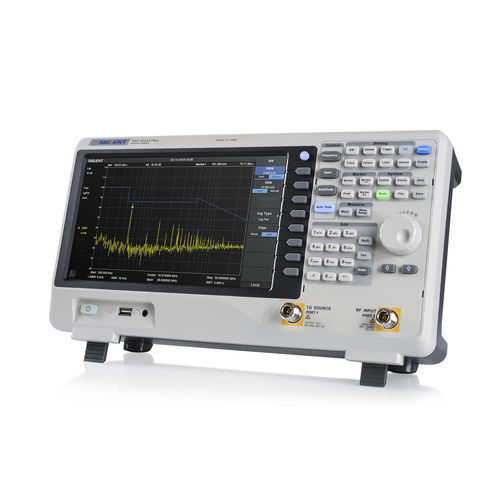

信号分析器 SSA3000X Plus Series

監視用ノイズスペクトル

SSA3000Xシリーズは、軽量・小型でユーザーフレンドリーなインターフェース、明るく視認性の高いディスプレイ、高い性能と信頼性を備えた自動測定、その他豊富な機能を搭載しています。研究開発や教育、生産、保守、プリコンプライアンステストといった用途に適しています。 帯域幅 9 kHz ~ 2.1/3.2/7.5 GHz、最小分解能帯域幅 1 Hz 表示平均ノイズレベル < -165 dBm/Hz、全振幅確度 < 0.7 dB プリアンプ、トラッキングジェネレータ、リモートコントロール命令セット、PCソフトウェア「EasySpectrum」、Webサーバ、タッチスクリーンを標準搭載 伝送特性、VSWR測定、信号電力測定、EMIプリコンプライアンステスト機能に対応 SWR＆伝送特性測定 SSA3000X Plusシリーズはネットワークアナライザとしても使用可能です。 トラッキングジェネレータを使用して、フィルタの伝送特性やケーブルの挿入損失を測定することができます。 トラッキングソースと外付けの方向性結合器（RB3X20）により、アンテナやケーブルのVSWR、リターンロスの測定を実現します。 豊富な電力測定 多様な無線通信信号の電力測定に対応しています。 CHP、チャンネル電力 ACPR、隣接チャンネル電力比 OBW、占有帯域幅 T-Power、タイムドメインパワー TOI、第3次インターセプト スペクトラムモニタ EMIプリコンプライアンス・ソリューション EMI診断やEMIプリコンプライアンステスト用の豊富な機能と周辺機器をサポートしています。 テスト補償補正、プローブ、アンテナ、LISN、ケーブルの周波数特性補正 EMI国際規格のリミットテンプレートやユーザー定義のリミットライン設定に対応 CISPR 16に準拠したEMIフィルタと測定時間の設定に対応した準尖頭値検出器を搭載 放射線やケーブル、PCBといった干渉源の発見に有効なSRF5030T近接界プローブセット 単相デバイスの伝導妨害電圧測定用の人工電力ネットワークSEM5040Aを提供 PCソフトウェア「EasySpectrum」によるEMIプリコンプライアンステストの自動化プロセスの完全サポート PCソフトウェアは、全工程のファイル構成もサポートしており、プロジェクト管理に役立ちます。 変調信号の精密解析 豊富な復調解析機能を備えています。 AM/FMアナログ変調解析、ASK/FSK/PSK/MSK/QAM等の複合変調の解析機能をサポート EVM、振幅・位相オフセットエラー、IQオフセットエラー、ゲインインバランス他、多数のデータ解析機能を搭載 アイダイアグラム、信号空間ダイアグラム、位相ダイアグラム、タイムドメイン、周波数ドメイン、エラードメイン等、様々な解析フォーマットを備えています。
