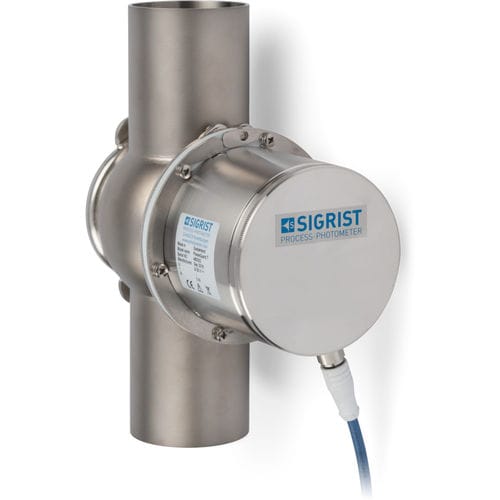

濁度または色のインラインフェーズスイッチ
フェーズガードは、濁度またはカラーのフェーズトランジションを監視します。フェーズガードの3つのモデルは、可能なアプリケーションをカバーしています。濁度用フェーズスイッチ(モデルT)、カラー用フェーズスイッチ(モデルC)、高濁度用フェーズスイッチ(モデルHT)です。フェーズガードは、吸収率に基づくユニバーサルな測定範囲で工場出荷時に調整されています。簡単なアプリケーションやシステム統合のために、シリアルインターフェースと既存の出力を組み合わせて、機器の設定と通信を簡単に行うことができます。より快適な設置と操作のために、タッチスクリーン技術とカラーディスプレイを備えたオプションのコントロールユニットSICONを接続することができます。
シールレスデザイン
極めて低いメンテナンス性
濁度や色による相変化の認識
波長 濁度LED 880 nm
波長カラーLED 430 nm
測定原理 吸収率
公称範囲 0 ~ 100 % 吸収率
分解能 0.5 % 吸収率
設置方法 インラインハウジング Varivent® または互換性のあるもの
筐体 ステンレススチール 1.4301
保護等級 IP66
サンプル温度 -10 ~ +100 °C
経路長 10 mm (モデル T & C)
5 mm (モデルHT)
出力 1 x 4 ~ 20 mA
2 x オープンコレクショントランジスタ
パイプ径
≥ DN40以上(モデルTおよびC
≥ DN65以上(モデルHT
電源電圧9 ... 30 VDC
入力電力 < 2 W (プロフィバスDP使用時: < 3 W)
