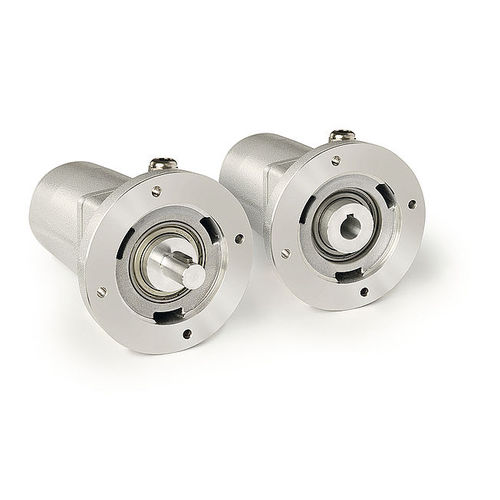

ギヤードポテンショメータ GP44
ソリッドまたはブラインドホールシャフト付き
プロファイル GP44。
外部からの影響に極めて強い
幅広いギア比により、様々な測定距離に対応可能
ポテンショメータを保護するスリップクラッチを内蔵
ポテンショメーターまたは電源出力
保護等級IP65
最大3つのカム式スイッチ出力、自由に調整可能
特徴 - 技術データ - 追加情報
シャフト - アルミニウム
ハウジング - アルミニウム
ギア比 - 0.2 ...512 -
回転数 - ^500 rpm - トランスミッションによって異なります。
定格シャフト荷重 - 21000 N - ラジアル、ソリッドシャフト
- 21700N - アキシャル
ポテンショメーターの寿命 - 1 x 106 revolution{s} - ポテンショメーターの寿命は、1 x 106 revolution{s}です。
電気データ
エンコーダポテンショメータタイプ 01,1 hélix - - - 。
特徴 - 技術データ - 追加情報
定格電力 - 1 W at 70 5C - 230 V
抵抗値 - 1. 5. 10 kQ -.
抵抗値許容差 - ±10 % - - - - - - - - - - - - - - - - - - - - - - - - - 3
標準端子抵抗値 - 0.5% - (注)1.
直線性許容差 - ±1 % - - (注)1.
デザイン - hybride - (ハイブリッド
エンコーダポテンショメータ0210型
特徴 - 技術データ - 追加情報
定格電力 - 2 W at 70 !C - 230 V
抵抗値 - 1.5. 10 kQ
抵抗値許容差 - ±5 % - - - - - - - - - - - - - - - - - - - - - - - - - 3
標準的な端子間抵抗 - 0.2 % -。
直線性の許容差 - ±0.25 % - (注)1.
デザイン - ワイヤー
エンコーダポテンショメータ03型 10極 - - - - - - - - - - - - - - - - - 1
特徴 - 技術データ - 追加情報
定格電力 - 2W at 70 5C - 230 V
抵抗値 - 1.5. 10 kQ (単位はミリ)
抵抗値許容差 - ±5 % - - - - - - - - - - - - - - - - - - - - - - - - - - - 2.
標準的な端子間抵抗 - 0.2 % -。
直線性の許容差 - ±0.25 % - (注)1.
デザイン - hybride - (ハイブリッド
エンコーダポテンショメータ 03/0.1 型 10 ヘリ 特徴 - 技術データ
追加情報
---
