ケーブル巻取り器 SIL series

ワイヤー精密手動式

説明

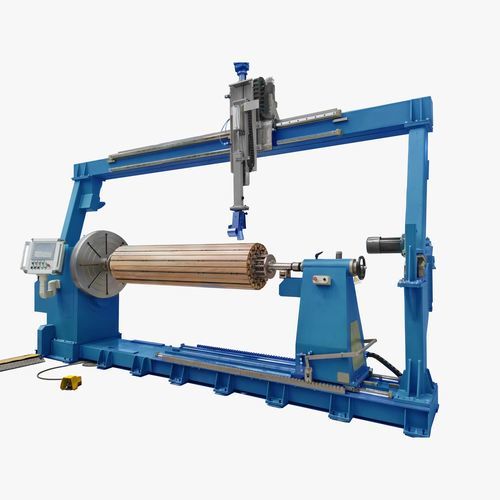

SIL 2000およびSIL 2500の巻線機は、油入れ型の配電用変圧器向けに銅またはアルミの平丸導体およびCTCケーブルの水平巻線用に設計されています.

カテゴリ
変圧器用巻線機

主な特徴

• フットペダルによる速度制御
• タッチスクリーンによるプログラム可能な制御
• CTCケーブルまたは平丸導体用ガイド
• CTC導体用のモータ駆動リールホルダー

オプション

• プログラム可能なペダル
• 導体ブレーキ
• 線材および長方形線用の追加ガイド
• デコイラー（アンコイラー）
• 円形または楕円形の展開プロファイル
• CTCまたは長方形線用の駆動式キャリッジ

特長

• 高精度で高出力の機械
• コンパクトな巻線

仕様
巻線
幅: 最大3500 mm
直径: 最大2000 mm
重量: 約7000 kg

主軸
回転速度: 最大30 rpm

技術仕様

• 機種: SIL 2000, SIL 2500
• 巻線タイプ: 平丸（銅/アルミ）およびCTCケーブルの水平巻線
• 速度制御: ペダル（プログラム可能なペダルはオプション）
• 制御とプログラミング: プログラム可能なタッチスクリーン
• ガイド: CTCケーブルまたは平丸導体用ガイド；追加ガイドはオプション
• 利用可能な付属品: 導体ブレーキ、デコイラー、CTC/長方形線用の駆動式キャリッジ
• 展開プロファイル: 円形または楕円形（オプション）
• 最大巻幅: 3500 mm
• 最大巻径: 2000 mm
• 機械参考重量: 7000 kg
• 主軸回転速度: 最大30 rpm
