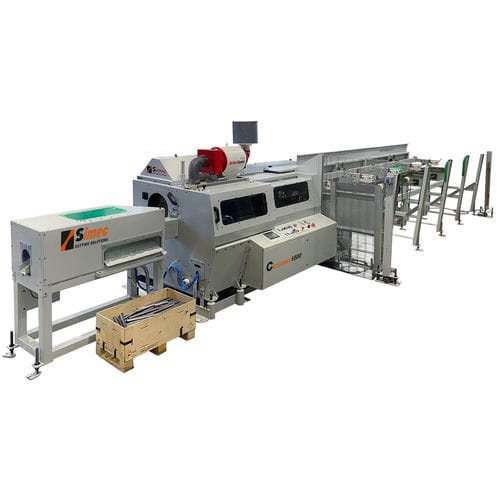

電動式パワーカッター CICLOMAX1500

金属用スチール用

概要
チューブ、丸棒、プロファイルを高精度で切断する自動丸鋸。自動締め付け・位置決めと、前方／後方／廃材の3方向に設定可能な排出機能を備え、連続稼働やライン統合に適しています。

主な特長

• 製品表記の公差 ±0.1 mm（刃の偏差を除く）および追加の精度表示 ±0.15 mm。
• 45°傾斜の切断ヘッドをサーボモーターで駆動、プリズマティックガイドで安定・高精度。
• ボールねじによるクランプ・位置決め、クイックチェンジのプリズマティックジョー採用。
• 最大10種類の切断長を自律管理し、生産性を最適化。
• 前方・後方・廃材の3方向に排出を設定可能。多位置排出オプションあり。
• 刃モーター7.5 kW、集塵/チッパーおよび潤滑システムを統合し集中的な使用に対応。

追加機能

• 円形チューブ、閉断面プロファイル、丸棒に対応。
• 締め付けサイクルの繰り返しで最大3000 mmまで延長可能な複製給送機能。
• クイックチェンジジョーと、自動搬送・排出のモジュールオプション。
• 典型的な切断時間 1.5–9 秒（材料に依存）；刃寿命は条件により最大約100,000カット。
• グリッパー／給送速度や刃回転数のレンジは設定可能（例：グリッパー速度 最大90 m/min；刃の回転・給送レンジ調整可）。

用途

• 外注加工、油圧・空圧部品、農業機械・車両部品、家具・金属加工向けのチューブ・棒材の産業用途切断。

技術仕様

• 型式：Ciclomax1500
• 公差／精度：±0.1 mm（製品本文）— 別箇所で±0.15 mmの表記あり
• 切断長：標準 15–1500 mm；クランプサイクルの複製で最大 3000 mm まで延長可能
• 円筒管容量：最大 Ø100–Ø102 mm
• 角形プロファイル：最大 80 x 80 mm
• 長方形プロファイル：最大 100 x 70 mm
• 丸棒容量：最大 Ø60 mm
• 作業径：12–100 mm（表記）
• 加工可能長さ：3–12 m（表記）
• 切断時間：1.5–9 秒（材料により異なる）
• 刃モーター：7.5 kW
• 給送システム：ボールねじによるクランプ；最大10長さのプログラム可
• 排出：前方／後方／廃材に設定可能；多位置オプションあり
• オプション：自動ローダー、複数排出装置、チッパー、潤滑システム、油圧ユニット、操作パネル、保護装置
