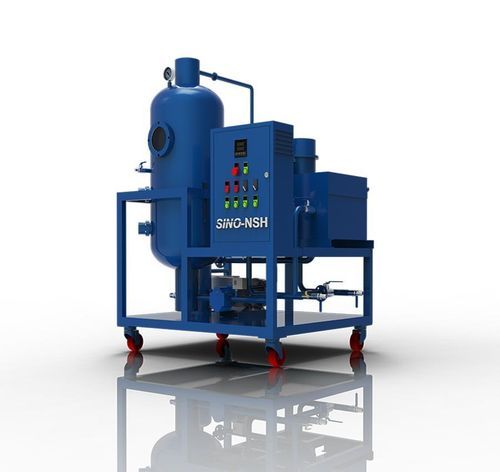

オイル精製システム NSH-LV-series

産業用ろ過

概要
NSH-LV-Seriesは、油圧油、機械油、冷却油などの潤滑油の脱水、脱気、固形不純物除去を目的とした真空式オイル精製機です。複数の流量モデルを用意しており、現場やプロセスの要件に応じたカスタマイズが可能です。

パラメータ

• Brand Name: Sino-NSH
• シリーズ: LV
• 処理油: 潤滑油（油圧油、機械油、冷却油等）
• 主な機能: 脱水、脱気、不純物除去
• 処理能力: 600–12000 L/H（機種により異なる）
• 電源: 380VAC / 3相 / 50Hz（カスタマイズ可）
• 納期: 10営業日
• 供給能力: 月間50台

用途
LVシリーズは潤滑系のオンライン浄化および再生を想定して設計されています。水分、溶存ガス、固形汚染物を除去することで油の特性を回復し、油圧機器や潤滑系設備の寿命延長とダウンタイム・メンテナンス低減に貢献します。

特長

• 専用のNSHフィルターモジュールによる水・ガス・粒子の高効率除去
• フィルター寿命延長と性能維持のための自動逆洗システム
• 圧力保護装置や自動温度コントローラなどの安全機構を統合
• オンラインでの連続運転が可能
• 簡易な操作・保守、スペアパーツ費用の低減
• コンパクト設計、低騒音
• 合金シールドや移動式トレーラーなど複数の構成に対応

浄化後の油データ
透明度 | NAS | ≤ 6
含水量 | ppm | ≤ 100
含ガス量 | % | ≤ 0.1
不純物サイズ | μm | ≤ 5

機械仕様（型式別）
Item | 単位 | LV-10 | LV-20 | LV-30 | LV-50 | LV-100 | LV-150 | LV-200
処理流量 | L/H | 600 | 1200 | 1800 | 3000 | 6000 | 9000 | 12000
真空範囲 | MPa | -0.065 ~ -0.096（全モデル共通）
作動圧力 | MPa | ≤ 0.3（全モデル共通）
透明度 | NAS | ≤ 6（全モデル共通）
温度範囲 | °C | 40 ~ 80（全モデル共通）
含水量 | ppm | ≤ 100（全モデル共通）
不純物サイズ | μm | ≤ 5（全モデル共通）
電源 | V | 380V/50Hz（必要に応じ対応）
動作騒音 | dB | ≤ 70（小型モデル） / ≤ 75（大型モデル）
加熱出力 | kW | 15 | 18 | 30 | 45 | 90 | 120 | 180
総電力 | kW | 17 | 21 | 35 | 50 | 97 | 126 | 186
配管径 | mm | 25 | 25 | 25 | 32 | 40 | 50 | 65
正味重量 | Kg | 600 | 800 | 900 | 1150 | 1500 | 1700 | 2400
サイズ（L x W x H） | mm | 1350 x 1100 x 1700 | 1500 x 1200 x 1750 | 1550 x 1250 x 1800 | 1900 x 1400 x 1800 | 2200 x 1500 x 1850 | 2400 x 1600 x 1900 | 2900 x 1800 x 2000

表示オプション

• キャスター付ベースフレーム
• キャスター付金属カバー
• 単軸トレーラー上の金属カバー
• 二軸トレーラー上のベースフレーム
• 二軸トレーラー上の金属カバー
• 二軸トレーラー上の金属カバー＋操作室

別名
真空脱水器、真空浄化システム、オイル脱ガス、オイル再生、オイルリサイクル

技術仕様

• モデル: NSH-LV-Series (LV-10, LV-20, LV-30, LV-50, LV-100, LV-150, LV-200)
• 処理油: 油圧油、機械油、冷却油およびその他の潤滑油
• 主な機能: 脱水、脱気、不純物除去
• 処理能力範囲: 600–12000 L/H（モデルにより異なる）
• 真空範囲: 約 -0.065 ～ -0.096 MPa
• 処理後目標透明度: NAS ≤ 6
• 処理後目標含水量: ≤ 100 ppm
• 処理後目標不純物粒径: ≤ 5 μm
• 標準電源: 380VAC、3相、50Hz（カスタマイズ可）
• 標準納期: 10営業日
• 供給能力: 月間50台
