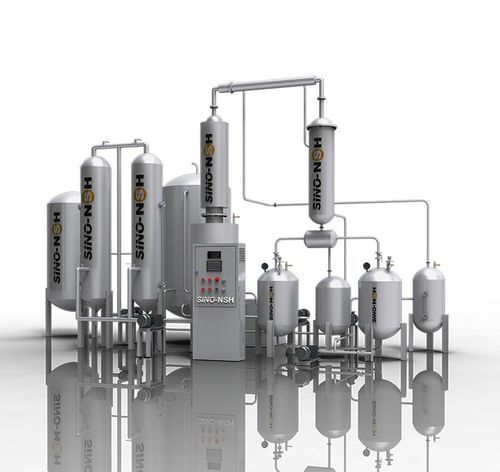

炭化水素用蒸留器 NSH-GED-WD series

水用石油製品用真空

概要
NSH-GED-WD は、廃油および使用済み潤滑油をディーゼル領域の燃料および回収された基油フラクションに変換することを目的とした廃油蒸留装置です。本装置は機械的不純物を除去し、物理化学処理と真空蒸留により水、燃料、潤滑油フラクションを分離します。

処理工程
原油はまずフィルターで固形物を除去し、常温で触媒性水溶液と反応させる物理化学反応釜で処理されます。触媒処理された油は間欠式真空蒸留釜に送り、水分、ディーゼル相の燃料、異なる基油カットに分離されます。蒸留は循環加熱方式を採用し、加熱源は電気、燃料、天然ガス、石炭から選択可能です。真空系の排ガスは放出前に浄化されます。残渣は燃料として利用可能です。

製品仕様

• Brand Name: Sino-NSH
• 型式: NSH-GED-WD（シリーズ: GED-WD）
• 処理油種: 廃油 / 使用済み潤滑油
• 主な機能: 蒸留／再生によりディーゼルおよび基油フラクションを回収
• 処理能力: 1〜20 トン/日（複数のユニットオプション）
• 蒸留方式: 真空蒸留（間欠式蒸留釜）
• 動作圧力: 蒸留中は真空。工程によっては大気条件を含む
• 温度範囲: 0〜350 °C
• 加熱オプション: 燃料、ガス、電気（循環加熱）
• 電源: 380 VAC / 3相 / 50 Hz（カスタマイズ可能）
• 総消費電力: 型式により 8〜20 kW
• 回収率: ≥90%
• 出油外観: 清澄、明るい

型式と処理能力

• GED-WD-1 — 処理 1 T/日、総電力 8 kW、設置面積 25 m²、重量 2 T
• GED-WD-2 — 処理 2 T/日、総電力 10 kW、設置面積 30 m²、重量 3 T
• GED-WD-3 — 処理 3 T/日、総電力 12 kW、設置面積 50 m²、重量 5 T
• GED-WD-4 — 処理 4 T/日、総電力 14 kW、設置面積 65 m²、重量 6 T
• GED-WD-5 — 処理 5 T/日、総電力 16 kW、設置面積 70 m²、重量 10 T
• GED-WD-10 — 処理 10 T/日、総電力 18 kW、設置面積 100 m²、重量 14 T
• GED-WD-20 — 処理 20 T/日、総電力 20 kW、設置面積 150 m²、重量 20 T

納期とオプション

• 納期: 20 営業日
• 供給能力: 月間 10 セット
• カスタマイズ: 電源や加熱方式は現地要件に合わせて対応可能
