空気圧式ジャッキ用消音器 SEB series

エア圧縮空気用自動装置用

型番説明

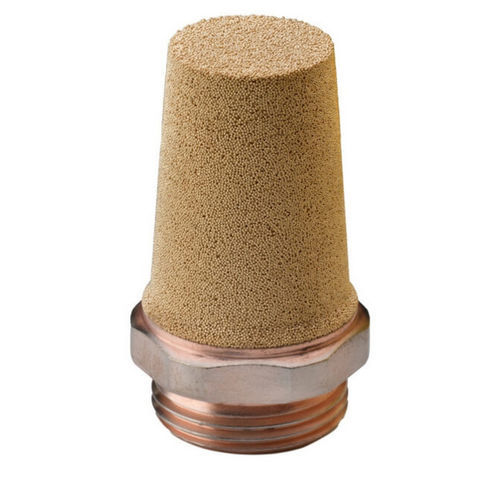

SEB 焼結青銅サイレンサー。円錐形ボディを六角形の銅めっき鋼ベースに搭載、製造元：Sinterfiltri。

主な特長

• ろ材組成：銅 89%、錫 11%（焼結球状青銅）
• ろ過限界：5 µ～120 µ
• 製造公差：± 3%
• ベース：六角形
• 接続材質：銅めっき鋼
• ねじ規格：GAS-BSP 参照 UNI EN ISO 228-1:2003（Mコード品はメートルねじ）

寸法表（単位：mm）
Codice | Articolo | A | Diam | B | C | D | E | H | Ch
1011 | SEB M 5 | M5 | 2.80 | 4.50 | 5.50 | 3.50 | 4.00 | 17.00 | 7.00
1012 | SEB 1/8 | 1/8" | 7.00 | 8.50 | 10.50 | 4.50 | 3.80 | 21.00 | 12.00
1013 | SEB 1/4 | 1/4" | 9.50 | 11.00 | 12.50 | 6.00 | 4.50 | 27.00 | 15.00
1014 | SEB 3/8 | 3/8" | 12.00 | 14.00 | 17.00 | 7.00 | 5.40 | 35.00 | 19.00
1015 | SEB 1/2 | 1/2" | 15.50 | 17.00 | 20.50 | 8.00 | 6.00 | 41.50 | 23.00
1016 | SEB 3/4 | 3/4" | 19.50 | 21.00 | 26.50 | 9.00 | 7.50 | 54.00 | 30.00
1017 | SEB 1 | 1" | 26.00 | 26.50 | 33.00 | 11.00 | 9.00 | 66.00 | 36.00

騒音レベル（6 BAR）

• 1/8 — 79 dB
• 1/4 — 78 dB
• 3/8 — 82 dB
• 1/2 — 85 dB
• 3/4 — 94 dB
• 1 — 95 dB

騒音レベル（4 BAR）

• 1/8 — 76 dB
• 1/4 — 75 dB
• 3/8 — 81 dB
• 1/2 — 84 dB
• 3/4 — 90 dB
• 1 — 92 dB

製品説明
Sinterfiltri の SEB サイレンサーフィルターは、焼結球状青銅（銅 89%、錫 11%）から製造されています。多孔質構造により気体・液体のろ過が可能で、円錐形のサイレンサーデザインが流体による騒音と振動を低減します。寸法はミリメートル表記、測定公差は EN-22768 / ISO-2768-c に準拠（ch 測定 +0 / -0.10 mm）。

用途

• 圧縮空気を使用する産業用オートメーション
• 真空用途
• 特注の特殊用途
• 排気、バルブ、空気シリンダー
• その他要望に応じた用途

技術仕様

• シリーズ / 型番：SEB
• ろ材：焼結球状青銅（89% 銅、11% 錫）
• ろ過限界：5 µ – 120 µ
• 製造公差：± 3%
• ベース：六角形
• 接続材質：銅めっき鋼
• ねじ規格：GAS-BSP ref. UNI EN ISO 228-1:2003（Mコード品はメートルねじ）
• 上記に寸法表を含む
• 各サイズの騒音レベルを 6 BAR / 4 BAR で記載
• イタリア製（トリノ工場）
• SCIP number: 7e27207e-6252-47d9-8d4f-9ec741c7f047
