安全キャッチャーは、荷重や工具が持ち上げられる領域での持ち上げ部材の故障に対して、個人的な保護と事故防止を提供しなければならない場合に使用されます。 たとえば、油圧式または空気圧式圧力システムが故障した場合や、ロープ、チェーン、ベルト、歯付きドライブが破損した場合などを保護します。SITEMAセーフティキャッチャーは、上昇のどの位置でも負荷がクラッシュするのを防ぎます。ラッチレス、機械的に安全で、絶対的に信頼できます。 その「自己強化クランプ」動作原理により、技術的代替手段によって卓越した安全レベルが達成されます。
技術データシート TI-A12

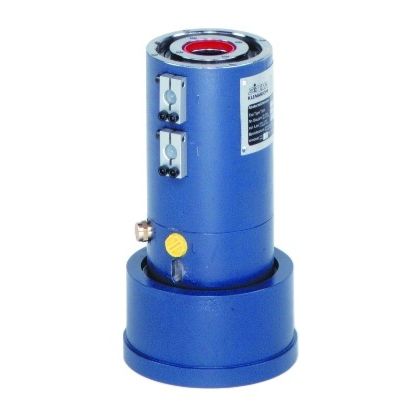

安全キャッチャーsériés KRP (dguv approvaiと)
圧縮荷重方向 (取付面へ)
O Mは、安全キャッチャーに確保される質量が許容荷重です. 乾燥または油圧油湿潤ロッドの保持(制動)力は2×M以上であるが、3.5×Mを超えない
O クランプを解放するのに必要な圧力は4バールである。 TS 6バーを持ち上げることなく解放するために必要な圧力。「TechmcalデータシートTI-A21許容動作圧力は10バールです。
O空気圧動作ボリューム
O近接スイッチホルダーは、標準的な誘導プロキシイミティスイッチ(M12x1. 公称スイッチング距離 2 mm。フラッシュマウント可能。 NO(ノーマルオープン):公称スイッチング距離が1.5mmのKRP/T 25:M8 x 1を除く)。
寸法T1は、ホルダーの上部から測定されたセーフティキャッチャーKRP/Tに近接スイッチがどれだけ深く浸すかを判断します。
より簡単なサービスのために、近接スイッチホルダーには深み止めがあります。
安全キャッチャーに適切なSITEMAフランジを注文する場合。
---
