安全キャッチャーは、荷重や工具が持ち上げられる領域での持ち上げ部材の故障に対して、個人的な保護と事故防止を提供しなければならない場合に使用されます。 たとえば、油圧式または空気圧式圧力システムが故障した場合や、ロープ、チェーン、ベルト、歯付きドライブが破損した場合などを保護します。
SITEMAセーフティキャッチャーは、上昇の任意の位置で負荷がクラッシュするのを防ぎます。ラッチレス、機械的に安全で、絶対的に信頼できます。 その「自己強化クランプ」動作原理により、技術的代替手段によって卓越した安全レベルが達成されます。
技術データシート TI-A13

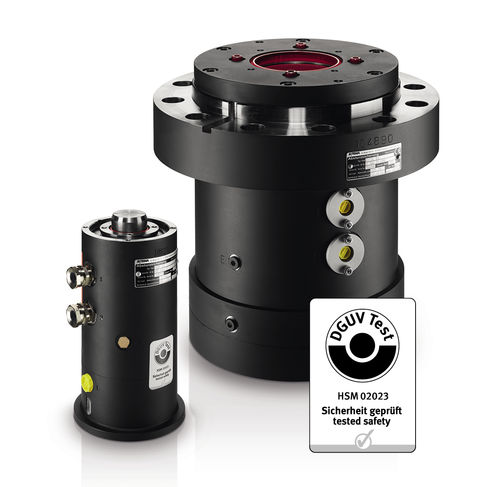

安全キャッチャーsériés KR/T (dguv approvai付き)
荷重方向引張り (取付面へ)
一般的な情報, 特に目的について, 機能, 右のタイプの選択, アタッチメントと制御は「技術情報 TI-A10」で提供されています.
添付に必要なSITEMA f langesは、「テクニカルデータシート TI-A30」に記載されています。 さらに重要な実用的なアドバイスは、「取扱説明書 BA-A11」に記載されています。
O Mは、安全キャッチャーに担保される質量が許容荷重です。 乾燥または油圧油の湿潤ロッドの保持(brakmg)力は2×M以上であるが、3.5×Mを超えない。
©クランプmgを解放するのに必要な圧力は40バールである。 リフティングなしで解放するために必要な圧力は60バールです。「Techmcalデータシート TI-A21」を参照してください。 許容動作圧力TS 250バールです。
©供給されるように. 圧力ポートLLは、プラグネジで差し込まれています. これは、圧力ポートLの代わりに使用することができ、空気出血のために有用である.
---
