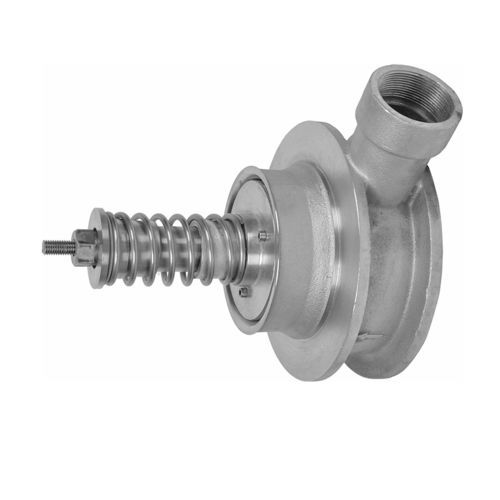

消火ムース用分注器 TPW MK3

水用ライン用

SKUM TPW MK3 ワイドレンジプロポーショニングシステムは、フォーム濃縮液を給水ラインに計量供給することで機能します。システムが作動すると、流入する水がブラダー内の濃縮液に圧力を加え、濃縮液が加圧されてプロポーショニング装置に供給されます。泡水溶液はその後、危険区域の排出装置に配管されます。 各プロポーショナは、以下のコンポーネントで構成されています： 鋳造青銅製本体 青銅製デフレクタ ステンレス製スプリング ステンレス製泡計量管 プロポーショナは、3 つの標準サイズ (6 インチ、8 インチ、および 10 インチ ) で利用でき、2 つの DN 150 (6 インチ )、DN 200 (8 インチ )、または DN 250 (10 インチ ) DIN PN16 (ANSI クラス 150) パイプフランジの間に収まるように設計されています。プロポーショナの上流および下流には、最低 5 パイプ径の直管が必要です。 クローズドヘッドの湿式スプリンクラーシステムに設置された場合、プロポーショナは以下のように動作します： 1.プロポーショナがスプリンクラーライザーに正しく設置されている場合、水圧はプロポーショナの両側で等しくなります。 2.火災時にスプリンクラーヘッドが開くと、泡が精密に加工された計量管を通って水流に入ります。 3.より多くのスプリンクラーヘッドが開くと、水流の増加によりデフレクターがさらに開き、計量管のオリフィスサイズが大きくなります。これにより、より多くの濃縮泡が水流に入ることになります。この機能により、プロポーショナーは、極端に低い流量でも、極端に高い流量でも、正しくプロポーショニングを行うことができます。
