概要

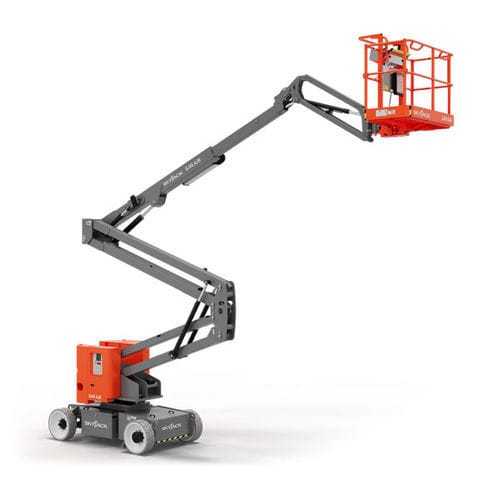

スカイジャックの新型バッテリー駆動式電動関節式スラブブーム「SJ45 AJN」および「SJ45 ARJN」は、排出ガスゼロでクリーンかつ静粛、かつ持続可能なレンタルソリューションを提供し、運用コストの削減と稼働率の向上を実現するために開発されました。
SKYCODED™
スカイジャック独自のカラーコードおよび番号付き配線システムを採用した、実績があり信頼性の高い制御システムにより、これらの機械のトラブルシューティングや修理が容易になり、メンテナンスの簡素化とコスト削減につながります。
ACCESSORYZERS™
スカイジャックは、機械の汎用性を高めるため、ACCESSORYZERS™のフルラインアップを提供しています。これらのメーカー認定アクセサリーは、機械の機能性を高め、オペレーターの利便性を向上させるよう設計されており、作業現場への資材搬入、機器の天候からの保護、生産性の向上に貢献します。
メリット
- 最大51フィート（15.54 m）の優れた作業高さ
- クラストップの「アップ・アンド・オーバー」能力 – 25フィート7インチ (7.8 m)
- 高さ45’ (13.7 m)クラスの標準機よりも12インチ狭い機体幅
- 4’ 11” (1.5 m)の狭い車体幅により、標準的な両開きドアや狭いスペースへのアクセスが可能
- 収納時の高さが6’ 6” (1.98 m)と低い
- EASYDRIVE™およびSKYRISER™を搭載
- SJ45 ARJNには、180°の水平回転が可能なジブが装備されており、プラットフォームの精密な位置決めと生産性の向上を実現
仕様（SJ45 AJN — SJ45 ARJN）
作業高さ — SJ45 AJN：50’ 11” (15.52 m) — SJ45 ARJN：51’ (15.54 m)
作業台高さ — SJ45 AJN: 44’ 11" (13.69 m) — SJ45 ARJN: 45’ (13.72 m)
通過高さ — SJ45 AJN: 25’ 7” (7.8 m) — SJ45 ARJN: 25’ 7” (7.8 m)
プラットフォームサイズ — SJ45 AJN: 30" × 58" (0.76 × 1.47 m) — SJ45 ARJN: 30" × 58" (0.76 × 1.47 m)
収納時幅 — SJ45 AJN: 4’ 11” (1.5 m) — SJ45 ARJN: 4’ 11” (1.5 m)
テールスイング — SJ45 AJN: 6” (0.15 m) — SJ45 ARJN：6インチ（0.15 m）
格納時全高 — SJ45 AJN：6フィート6インチ（1.98 m） — SJ45 ARJN：6フィート6インチ（1.98 m）
輸送時高さ — SJ45 AJN: 7’ (2.13 m) — SJ45 ARJN: 7’ (2.13 m)
格納時全長 — SJ45 AJN: 20’ 11” (6.37 m) — SJ45 ARJN: 22’ 9” (6.93 m)
輸送全長 — SJ45 AJN: 20’ (6.11 m) — SJ45 ARJN: 21’ 7” (6.57 m)
最低地上高 — SJ45 AJN：3” (7.6 cm) — SJ45 ARJN：3” (7.6 cm)
ホイールベース — SJ45 AJN: 6フィート 7インチ (2 m) — SJ45 ARJN: 6フィート 7インチ (2 m)
旋回角度 — SJ45 AJN: 355° NC — SJ45 ARJN: 355° NC
プラットフォーム旋回角 — SJ45 AJN: 175° — SJ45 ARJN: 175°
ジブ長 — SJ45 AJN: 4’ 8” (1.42 m) — SJ45 ARJN: 4’ 8” (1.42 m)
ジブ可動範囲 ± — SJ45 AJN: 145° (+75° / -70°) — SJ45 ARJN: 145° (+75° / -70°)
重量 — SJ45 AJN: 15,063 lbs (6,832 kg) — SJ45 ARJN: 15,600 lbs (7,076 kg)
登坂能力 — SJ45 AJN: 30% — SJ45 ARJN: 30%
最小回転半径（内側） — SJ45 AJN: 3フィート 8インチ (1.12 m) — SJ45 ARJN：3’ 8” (1.12 m)
旋回半径（内側） — SJ45 AJN：11’ 4” (3.45 m) — SJ45 ARJN: 11’ 4” (3.45 m)
走行速度（格納時） — SJ45 AJN: 3 mph (4.8 km/h) — SJ45 ARJN: 3 mph (4.8 km/h)
走行速度（収納時） — SJ45 AJN: 0.4 mph (0.6 km/h) — SJ45 ARJN: 0.4 mph (0.6 km/h)
積載容量 — SJ45 AJN: 500 ポンド (227 kg) — SJ45 ARJN: 500 ポンド (227 kg)
水平リーチ — SJ45 AJN: 22フィート (6.72 m) — SJ45 ARJN: 22フィート 5インチ (6.82 m)
局所床荷重（定格積載時） — SJ45 AJN: 225 psi (15.82 kg/cm²) — SJ45 ARJN: 230 psi (16.17 kg/cm²)
地盤支持圧力（定格荷重時） — SJ45 AJN: 176 psi (12.37 kg/cm²) — SJ45 ARJN: 180 psi (12.66 kg/cm²)
床面総荷重（定格積載時） — SJ45 AJN：483 psf（2357 kg/m²） — SJ45 ARJN：499 psf（2435 kg/m²）
最大乗車人数 — SJ45 AJN：2名／1名 — SJ45 ARJN：2名／1名
耐風性能 — SJ45 AJN: 28 mph (12.5 m/s) — SJ45 ARJN: 28 mph (12.5 m/s)
タイヤタイプ — SJ45 AJN: ソリッド、NM — SJ45 ARJN: ソリッド、NM
タイヤサイズ — SJ45 AJN: 600 x 190 — SJ45 ARJN: 600 x 190
アクセサリーおよびオプション（選択済み）
バッテリーオプション — SJ45 AJN および SJ45 ARJN で利用可能
バイオオイル — SJ45 AJN および SJ45 ARJN で利用可能
コントロールボックスカバー — SJ45 AJNおよびSJ45 ARJNに対応
点滅ライト — SJ45 AJNおよびSJ45 ARJNに対応
非破壊検査 — SJ45 AJNおよびSJ45 ARJNに対応
サイドスプリング式ヒンジ付き入口ゲート — SJ45 AJN および SJ45 ARJN で利用可能
ツールキャディ — SJ45 AJN および SJ45 ARJN で利用可能
ホワイトノイズアラーム — SJ45 AJN および SJ45 ARJN で利用可能
Elevate（プラットフォームテレマティクス／管理） — SJ45 AJN および SJ45 ARJN に対応
特徴／技術仕様
- 製品タイプ：バッテリー駆動式アーティキュレートスラブブーム
- モデル： SJ45 AJN（非旋回ジブ）および SJ45 ARJN（旋回ジブ）
- 作業高さ：最大 51’ (15.54 m)
- プラットフォーム寸法：30" x 58" (0.76 x 1.47 m)
- 収納時幅：4’ 11” (1.5 m) — 両開きドアを通過可能
- 収納時高さ：6’ 6” (1.98 m)； 輸送時高さ：7’（2.13 m）
- 収納時／輸送時の全長：SJ45 AJN 収納時 20’ 11”（6.37 m）／輸送時 20’（6.11 m）； SJ45 ARJN：収納時 22’ 9” (6.93 m) / 輸送時 21’ 7” (6.57 m)
- 水平リーチ：SJ45 AJN 22’ (6.72 m); SJ45 ARJN 22’ 5” (6.82 m)
- プラットフォーム最大積載量：500 lbs (227 kg)
- 最大乗員数：2名 / 1名
- 走行速度： 格納時 3 mph (4.8 km/h); 展開時 0.4 mph (0.6 km/h)
- 登坂能力：30%
- タイヤ：ソリッド、NM、サイズ 600 x 190
- 旋回：355° 非連続（NC）； プラットフォーム回転角 175°
- ジブ：4’ 8” (1.42 m)、可動範囲 ±145° (+75° / -70°)
- 重量： SJ45 AJN 15,063 lbs (6,832 kg)； SJ45 ARJN 15,600ポンド（7,076 kg）
- 各モデルの仕様書には、局所床荷重／接地圧／総床荷重が記載されています
- 耐風性能：28 mph（12.5 m/s）
- 主な特長： EASYDRIVE™、SKYRISER™、SKYCODED™配線システム、ACCESSORYZERS™対応
