ブレイクアウトボックスを使えば、多彩なデジタル/アナログ入出力に簡単にアクセスできます。

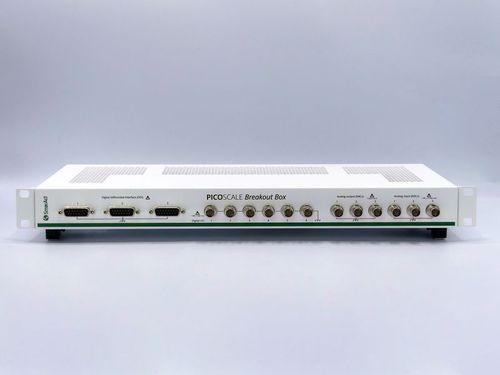

オプションのPICOSCALEブレイクアウトボックスを使用すると、PICOSCALEコントローラーの様々なインターフェースに簡単かつ便利にアクセスすることができます。アナログとデジタルのGPIOはBNCコネクタで、DDI(AquadBまたはシリアルデータ)信号はD-Sub15コネクタにマッピングしてアクセスできます。
デジタル入出力 (6x) - 5 Vまたは3.3 Vハイレベル
高速アナログ入力 (1x) - 16ビット分解能,40 MSa/sサンプリングレート,2.5 MHz帯域幅,±10 V入力電圧範囲
アナログ入力(2x) - 16ビット分解能,400 kSa/sのサンプリングレート,100 kHzの帯域幅,±10 Vの入力電圧範囲
高速アナログ出力(1x) - 16ビット分解能,20 MSa/s変換レート,2.5 MHz帯域幅,±10 V出力電圧範囲
アナログ出力(2x) - 16ビット分解能、400 kSa/sの変換レート、100 kHzの帯域幅、±10 Vの出力電圧範囲
デジタル差動インターフェース(3x)。
AquadBまたはシリアルデータ出力用 - 3.3 V差動出力
---
