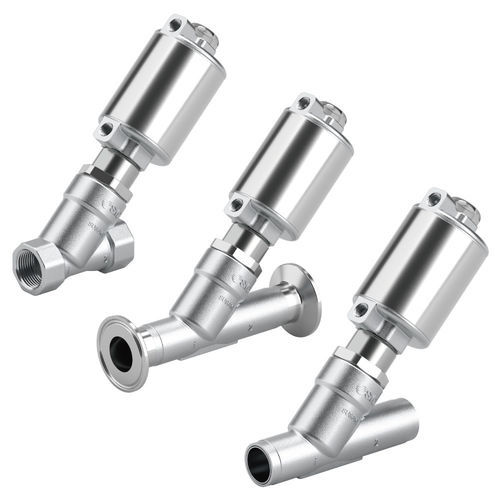

空圧式バルブ JSB空気操作水空気用
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 空圧式, 空気操作
- 使用流体
- 水, 空気用, 蒸気用
- 本体$
- ねじ式, アングル シート, 溶接用
- 素材$
- ステンレススチール製
- その他の特徴
- 溶接エンド, ねじ継ぎ手付, ユニオン クランプ付
- 呼び径
最少: 10 mm
(0.394 in)最大: 50 mm
(1.969 in)- 圧力
最少: 1 MPa
最大: 1.6 MPa
詳細
製品概要
特長
接続方式 / 製品タイプ
主な利点
用途
仕様 / 技術データ
- ATEX対応バリアント：55-JSBシリーズを用意
- クランプ接続および突合せ溶接タイプを追加
- 角座（アングルシート）構造により圧力損失を低減
- 長寿命：1,000万サイクル（空気/水）、300万サイクル（蒸気）
- 大流量：内部流路最適化によりCv約2.5倍
- コンパクト高さ：166 mm（ポートサイズ 1 in）
- オールインワンのステンレス構造（316L相当）
- 適用媒体：空気、水、蒸気
特長
- 角座形状により低圧力損失を実現
- 低漏れ性能
- 高Cv・大流量
- サイクル寿命で実証された耐久性
- モジュール設計により部品交換で容易にメンテナンス可能
接続方式 / 製品タイプ
- ねじ（規格：RcM、NPT、G） — 呼び寸法：3/8、1/2、3/4、1、1-1/4、1-1/2、2 — Cv：5.0、8.0、16.0、29.1、41.3、59.5、87.5
- 突合せ溶接（B1）（規格：DIN EN ISO 1127 / ISO 4200 / DIN 11866 B） — 呼び径：DN10、DN15、DN20、DN25、DN32、DN40、DN50 — Cv：5.1、8.4、17.5、31.2、43.0、60.6、88.5
- 突合せ溶接（B2）（規格：ASME BPE / DIN 11866 C） — 呼び寸法：1/2、3/4、1、1-1/2、2、2-1/2 — Cv：2.8、7.0、16.2、41.2、60.8、88.5
- クランプ（C1）（規格：DIN 32676-B） — 呼び径：DN10、DN15、DN20、DN25、DN32、DN40、DN50 — Cv：5.1、8.4、17.5、31.2、43.0、60.6、88.5
- クランプ（C2）（規格：ASME BPE） — 呼び寸法：1/2、3/4、1、1-1/2、2 — Cv：2.8、7.0、16.2、41.2、60.8
主な利点
- 角座形状により圧力損失を低減し、従来品に比べ高流量を実現
- 最適化された内部流路によりCvが大幅に向上（約2.5倍）
- ステンレス（316L相当）ボディは空気・水・蒸気に適合
- サイクル寿命試験で耐久性を確認（空気/水：1,000万サイクル、蒸気：300万サイクル）
- プロセス配管への組み込みに対応する複数の接続規格
- 交換可能な部品構成により保守性を確保
用途
- 圧縮空気、プロセス水、蒸気システムの流体制御
- 低圧損、高流量、長寿命が求められる用途に適合
仕様 / 技術データ
- シリーズ：JSB（アングルシートバルブ、空気作動）
- 本体材質：ステンレス（316L相当、オールインワン構造）
- 適用媒体：空気、水、蒸気
- 寿命：1,000万サイクル（空気/水）、300万サイクル（蒸気）
- 取付高さ（例）：166 mm（ポートサイズ 1 in）
- Cv向上率：約2.5×（従来比）
- 接続方式・規格：ねじ（RcM/NPT/G）、突合せ溶接（DIN EN ISO 1127 / ISO 4200 / DIN 11866 B；ASME BPE / DIN 11866 C）、クランプ（DIN 32676-B / ASME BPE）
- 呼び径：DN10–DN50（メートル法）およびインチサイズ（3/8–2 in、接続により異なる）
- Cv範囲：上記接続種別の項目を参照
- ATEX：55-JSBシリーズはATEX対応バリアントあり
- 保守：モジュール式で交換可能な部品により簡易メンテナンス可能
