結合器および分離器

結合器および分離器
結合器および分離器
結合器および分離器
お気に入りに追加する
商品比較に追加する


詳細

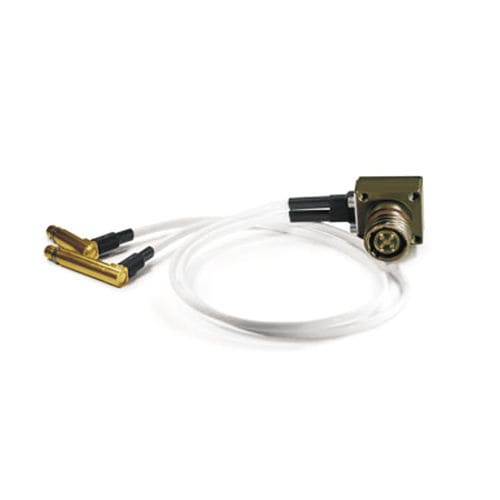

Quadraxは、4つの導体が単一の導通エンクロージャ内に配置されるシステムです。 2 本の別々のtwinaxケーブルへの接続は、差動または信号間インピーダンスの値を乱すことなく行われます。 MIL-DTL-38999シリーズIIIコネクタタイプは、シェルサイズ11およびシェルサイズ25のハウジングで入手可能なクアッドスプリッタ技術を利用して、一連のコネクタが入手可能です。 twinaxまたはQuadraxコンタクトの外側シールドをコネクタのシェルに直接接地するように設計されています。 In-Line Quadsplitterは、Quadraxアーキテクチャを介して高速信号を送信できる距離を延長するためのもう1つのソリューションを提供します。 Twinaxケーブルの信号インテグリティとQuadrax 接点の接続密度を組み合わせることで、2 本の26 AWG Twinaxケーブルを標準サイズ8 Quadraxコンタクトに組み込むことができます。 結果として得られるケーブルアセンブリは、24 AWG Quadraxケーブルアセンブリとほぼ同じサイズと重量で、同じ柔軟性と使いやすさを提供します。 インラインクワッドスプリッタは、単独で使用することも、インラインイコライザと組み合わせて使用することもできます。 多くのお客様は、Quadraxケーブルとコネクタの接続密度と使いやすさを好みます。 Twinaxケーブルの信号完全性とQuadraxコンタクトの接続密度を組み合わせ、2 本の26 AWG Twinaxケーブルを標準サイズ8 Quadraxコンタクト ケーブルアセンブリに組み込むことで、24AWG Quadraxケーブルアセンブリと同じサイズと重量で、同じ柔軟性と使いやすさを提供します。

---

カタログ

この商品のカタログはありません。

Smiths Interconnectの全カタログを見る
