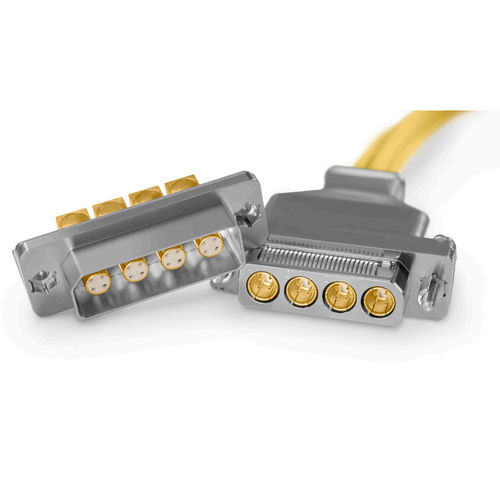

D-Subコネクター

RFカドラックス二軸状

Twinax/Quadraxコンタクトを備えた堅牢なD-Sub 100Ωクアドラクスおよび/またはディファレンシャルペアツインクス ハイインピーダンスのD-Subコネクタは、TwinaxまたはQuadraxコンタクトのアウターシールドをコネクタのシェルに直接接地するように設計されています。シェルの周囲に固定されたマルチフィンガーグランドスプリングは、優れたEMIシールドを実現するマルチポイントコンタクトエンゲージメントを提供します。最終的には、コンタクトの外側からコネクタのフランジまでの接触抵抗が非常に低く、RFノイズを最小限に抑え、500回以上の嵌合サイクルの高い耐久性を確保します。 特徴とメリット - 500回の嵌合サイクルで低RFノイズと高耐久性を実現 - 100Ωのクアドラックスまたはツインアクスの接点で提供されます。 - 最大6.25 Gbpsの高帯域幅をサポート - 衝撃と振動に関するMIL-STD-202の要求事項を満たしています。 - シグナルインテグリティのための最適化されたインピーダンス整合 - サイズ10のコンタクトは、狭いスペースの制約のためにパッケージサイズが30%小さくなっています。 - 利用可能なケーブルアセンブリオプション 概要 当社のD-Subは、MIL-STD-202の衝撃および振動に関するすべての要件を満たしており、100Ωのクアドラクスおよび/または差動ペアのツインアクスコンタクトで提供されています。特定の配線要件とキーイングの組み合わせに対応するために、正しい高速コネクタを確実に嵌合させるために、キー付きジャックポストが設計に組み込まれています。6ポジションのキー付きジャックポストにより、36通りのキーイングの組み合わせが可能となり、正しい高速頑丈なD-subプラグが正しい高速リセプタクルに嵌合されることを保証します。
