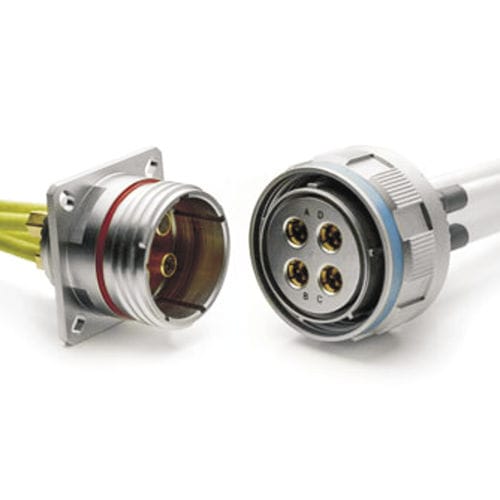

カドラックスコネクター MIL-DTL-38999/20 - 26 series

データオーディオ/ビデオイーサネット

スミスインターコネクトのMIL-DTL-38999コネクタは、2Gbpsを超えるデータレートと最大 3GHzの帯域幅を提供します。 これらのコネクタは、基板間高速データ転送用に整合インピーダンスの差動ペア相互接続を介して駆動することができ、デジタルオーディオ/ビデオ信号の信頼性の高い高速転送に最適です。 スミスインターコネクトは、高速イーサネット、Firewire、およびファイバチャネルアプリケーション向けの差動 Quadraxコネクタ、コンタクト、およびケーブルアセンブリの完全なラインを提供します。 差動ペアクワッドラックスコネクタは、高速マッチングインピーダンスのデータ・オンデマンド・アプリケーションで優れた性能を提供します。 信号/信号と信号/シールドの特性インピーダンスは、コネクタペア全体で維持されます。 スミスインターコネクトは、過酷な環境アプリケーション向けのより堅牢なアセンブリを提供するために、逆ジェンダーのQuadraxコンタクトを提供します。 この代替構成により、より強く、より大きな直径のインナーソケットコンタクトは、より露出の多いQuadraxピン接点絶縁体内に配置されます。 その後、より脆弱な内部ピン接点がQuadraxソケットコンタクト絶縁体内に配置され、両側の誤った取り扱いによるアライメント損傷の可能性を最小限に抑えます。 この取り組みにより、スミスインターコネクトは現在入手可能な最も堅牢な高速 Quadrax 接点を提供します。 100オームの標準バックシェルに対して、インピーダンスの + /-10オームのマッチング。 組み立てが容易な四角形構造のために設計されています。 完全圧着終端。 推奨バックシェル：M85049/21（STR）* M85049/88（STR）* M85049/89（45-W/エクステンダー）
