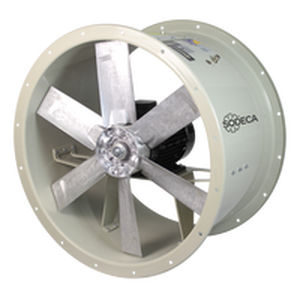

軸方向ファン THT/CL/IE5排出230VAC400VAC
お気に入りに追加する
商品比較に追加する
特徴
- 構造
- 軸方向
- 機能
- 排出
- 供給電圧
- 230VAC, 400VAC, 690 V
- 材質
- スチール製, 鋳造アルミニウム製
- その他の特徴
- 可逆式, IP55
- 空気流量
最少: 7,030 m³/h
(248,262.107 ft³/h)最大: 117,450 m³/h
(4,147,707.606 ft³/h)- 回転速度
1,495 rpm, 2,985 rpm, 2,990 rpm
(9,393 rad.min-1, 18,755 rad.min-1, 18,787 rad.min-1)
詳細
概要
ロングケーシングを備えた管状軸流ファン（煙排出用）、F400（400 ºC/2h）認定、外部端子ボックス、IE5高効率モーター搭載。
製品説明
防火リスクのあるエリアへの設置を想定したロングケーシングの管状軸流ファンです。F400認証を取得し、非常時でも安定した性能を発揮するIE5モーターを搭載しています。
ファン
モーター
仕上げ
利用可能なバージョン
オプション（受注対応）
仕様 / 技術データ
ロングケーシングを備えた管状軸流ファン（煙排出用）、F400（400 ºC/2h）認定、外部端子ボックス、IE5高効率モーター搭載。
製品説明
防火リスクのあるエリアへの設置を想定したロングケーシングの管状軸流ファンです。F400認証を取得し、非常時でも安定した性能を発揮するIE5モーターを搭載しています。
ファン
- 外部端子ボックス（Cable Box）と点検ハッチを備えた鋼板製の管状ケーシング。
- 気流制御を最適化する鋳造アルミニウム製の可変角度インペラ。
- EN 12101-3 に準拠、認証番号 2797 CPR 840443（F400）。
- 標準の気流方向：モーター → インペラ。
モーター
- 連続運転（S1）および非常運転（S2）に対応するクラスHモーター。
- ボールベアリング、保護等級 IP55、単速設計。
- IE5 高効率モーター。
- 電源：三相 230/400 V 50 Hz（≤ 3 kW）、400/690 V 50 Hz（> 3 kW）。
- 搬送空気温度 — サービス S1：連続 -25 ºC ～ +40 ºC（高温環境 +50 ºC まで対応）。サービス S2：400 ºC／2時間。
仕上げ
- リン酸塩不使用のナノテクノロジー脱脂処理後、190 ºC で重合したポリエステル樹脂による耐食仕上げ。
利用可能なバージョン

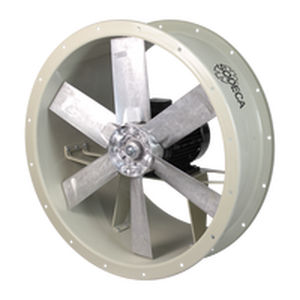

- THT/IE5：ショートケーシングの管状軸流ファン。
オプション（受注対応）
- 気流方向を逆（インペラ → モーター）に変更可能。
- 100% 反転可能なインペラ。
- 標準で対応していない機種への垂直軸構成。
仕様 / 技術データ
- 型式：THT/CL/IE5
- タイプ：煙排出用ロングケーシングの管状軸流ファン
- 耐火等級：F400（400 ºC/2h）、EN 12101-3、認証番号 2797 CPR 840443
- インペラ：可変角度、鋳造アルミニウム
- ケーシング：外部端子ボックスと点検ハッチを備えた鋼板製
- モータークラス：H（S1 連続、S2 非常）
- モーター保護：IP55、ボールベアリング、単速
- 効率：IE5 高効率
- 電源電圧：230/400 V 50 Hz（≤ 3 kW）；400/690 V 50 Hz（> 3 kW）
- 温度範囲 S1：-25 ºC ～ +40 ºC（～ +50 ºC の環境で使用可）
- 温度範囲 S2：400 ºC／2時間
- 仕上げ：ナノテクノロジー脱脂後、190 ºC で重合したポリエステル樹脂
