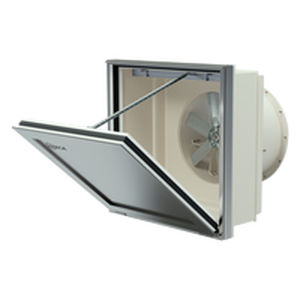

軸方向ファン THT/WALL/IE5壁取り付け式排気230VAC
お気に入りに追加する
商品比較に追加する
特徴
- 構造
- 軸方向
- 設置方式
- 壁取り付け式
- 機能
- 排気
- 供給電圧
- 230VAC
- 駆動機構
- モーター無し
- 材質
- アルミニウム製
- 応用
- 産業用
- 空気流量
最大: 117,450 m³/h
(4,147,707.606 ft³/h)最少: 7,030 m³/h
(248,262.107 ft³/h)- 回転速度
1,495 rpm, 2,985 rpm, 2,990 rpm
(9,393 rad.min-1, 18,755 rad.min-1, 18,787 rad.min-1)
詳細
製品概要
モータ駆動ハッチを備えた壁取付型動力式排気装置、超高効率IE5モーター搭載。排気ダクト接続オプションあり。火災時の煙や有害ガスの迅速かつ効果的な排出を目的に設計され、工業用建屋、商業施設、その他の建物に適しています。環境換気用途にも使用可能です。
ファン
押出しアルミ製ハッチ
モーター
アクチュエーター
ハッチ仕上げ
オプション（リクエスト）
仕様 / 技術データ
モータ駆動ハッチを備えた壁取付型動力式排気装置、超高効率IE5モーター搭載。排気ダクト接続オプションあり。火災時の煙や有害ガスの迅速かつ効果的な排出を目的に設計され、工業用建屋、商業施設、その他の建物に適しています。環境換気用途にも使用可能です。
ファン
- 取り付け用のヘリカルケーシング支持と固定フランジにより、壁面への確実で簡単なアンカー固定および設置が可能。
- EN 12101-3 に準拠、認証番号：2797 CPR 840443（F400）。
- ポリエステル樹脂による防食処理を施した鋼板製の管状ケーシング。
- 鋳造アルミ製の可変角度インペラ。
- EMC保護付きのシールド電源ケーブル。
- 空気流方向はモーターからインペラへ。
押出しアルミ製ハッチ
- 過酷な気象変化に耐える非常に堅牢な構造。
- 水の浸入に対する気密性を確保する設計。
- 熱橋遮断を備えたアルミニウムプロファイル。
- 高性能な断熱材を備えた中央パネルおよび構造体。
- ハッチ組立の熱抵抗 < 0.89 W/m²·K。
- 開閉両位置の状態表示。
- 上開き・下開きの取付バージョン。
- 手動開放機構。
- UNE-EN ISO 10140-2 に準拠した空気音隔離値：Rw = 27 (0;-2) dB。
モーター
- S1（連続運転）およびS2（非常用）に対応するクラスHモーター、ボールベアリング、保護等級IP55、単速。
- IE5効率のモーター。
- 三相 230/400 V 50 Hz（最大3 kWまで）および 400/690 V 50 Hz（3 kW超の場合）。
- 搬送可能な最大空気温度：S1サービス -25 ºC〜+40 ºC 連続（高温環境では+50 ºCまで適応）。S2非常用 400 ºC/2h。
アクチュエーター
- 二重サイクル 20,000 回以上の信頼性。
- 供給電圧 230 V AC 50/60 Hz（オプションで24 V DC のアクチュエーター提供可）。
- 動作温度：-25 ºC〜+60 ºC。
- ハッチ閉鎖時の先端保護機能。
- 閉位置の停止は電子リミットスイッチで調整。
ハッチ仕上げ
- 押出しアルミニウムの防食仕上げ。
- 標準色 RAL 7024M；その他RAL色はリクエストに応じて対応。
オプション（リクエスト）
- 24 V DC 供給のアクチュエーター。
仕様 / 技術データ
- 型番：THT/WALL/IE5
- 認証：EN 12101-3（F400）、認証番号 2797 CPR 840443
- モーター効率：IE5
- モータークラス：H；保護等級 IP55；ボールベアリング；単速
- 電圧オプション：230/400 V 50 Hz（≤ 3 kW）；400/690 V 50 Hz（> 3 kW）
- 使用温度：S1 連続 -25 ºC〜+40 ºC（高温環境では+50 ºCまで適応）；S2 非常用 400 ºC/2h
- アクチュエーター信頼性：> 20,000 二重サイクル；供給 230 V AC 50/60 Hz（24 V DC オプション）；動作温度 -25 ºC〜+60 ºC
- ハッチ組立の熱抵抗：< 0.89 W/m²·K
- 遮音性能（UNE-EN ISO 10140-2）：Rw = 27 (0;-2) dB
- ケーシング：ポリエステル樹脂防食処理を施した鋼板の管状ケーシング
- インペラ：可変角度、鋳造アルミニウム
- 特徴：モータ駆動ハッチ、防水設計、プロファイルの熱橋遮断、位置表示、手動開放、ダクト接続オプション
- 典型的な用途：排煙、毒性ガスの排出、産業・商業用換気
