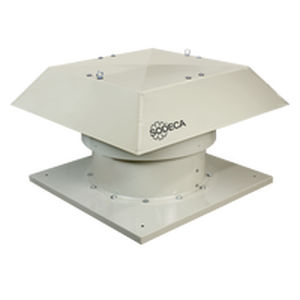

絞り機 HTMF/IE5

概要
F400（400 ºC/2h）認定の屋根用多機能排煙機。IE5の超高効率モーターを搭載し、工場などの産業施設における煙の排出および火災リスク区域での使用を目的としています。

ファン

• 塗装亜鉛メッキ鋼板製の支持ベース。
• 鋳造アルミ製の角度調整可能なインペラ。
• UNE-EN ISO 12499に準拠した接触防護グリル。
• 塗装亜鉛メッキ鋼板製のハット（カバー）、自然排気口付き。
• EN 12101-3に基づき承認、認証番号：2797 CPR 840443（F400）。

モーター

• 連続運転（S1）および非常時運転（S2）対応のクラスHモーター。ボールベアリング、保護等級IP55、単速。
• IE5の超高効率モーター。
• 三相 230/400 V 50 Hz（≤3 kW）および 400/690 V 50 Hz（>3 kW）。
• 搬送可能な最大空気温度：S1 -25 ºC～+40 ºC（連続）；高温気候では最大50 ºCまで対応。S2 400 ºC/2h（非常用）。

仕上げ

• 脱脂後、無リンのナノテクノロジー処理を行い、190 ºCで重合したポリエステル樹脂により防食仕上げ。

用途

• 屋根への設置による排煙、産業施設や倉庫など火災リスクのある雰囲気への浸漬状態での使用に適しています。

仕様 / 技術情報

• 製品種別：排煙用屋根設置多機能排気装置。
• 型式：HTMF/IE5
• 温度分類：F400（400 ºC/2h） EN 12101-3 認証取得。
• モーター効率クラス：IE5。
• モーター保護：IP55、ボールベアリング、絶縁クラスH。
• 速度：単速。
• 電源：三相 230/400 V 50 Hz（≤3 kW）；400/690 V 50 Hz（>3 kW）。
• 使用温度範囲：S1 -25 ºC～+40 ºC（連続）；高温気候で最大50 ºCまで対応。S2 400 ºC/2h（非常用）。
• 構造材料：塗装亜鉛メッキ鋼板のベースとハット、鋳造アルミ製インペラ。
• 保護：UNE-EN ISO 12499 準拠の接触保護グリル。
• 表面処理：脱脂後、190 ºCで重合したポリエステル樹脂仕上げ（無リンナノ処理）。
• 認証番号：2797 CPR 840443（F400）。
• 想定用途：産業施設および類似施設での排煙。
• ページ上の内部参照コード：1000001330。
