軸方向ファン HATCH/HP/IE5屋上排気230VAC
お気に入りに追加する
商品比較に追加する
特徴
- 構造
- 軸方向
- 設置方式
- 屋上
- 機能
- 排気
- 供給電圧
- 230VAC, 400VAC, 690 V
- 材質
- 溶融亜鉛メッキ鋼製
- 応用
- 産業用
- その他の特徴
- IP55, 密封
- 空気流量
最大: 76,155 m³/h
(2,689,388.444 ft³/h)最少: 7,030 m³/h
(248,262.107 ft³/h)- 回転速度
1,495 rpm, 2,985 rpm, 2,990 rpm
(9,393 rad.min-1, 18,755 rad.min-1, 18,787 rad.min-1)- 騒音レベル
最大: 72 dB
最少: 58 dB
詳細
概要

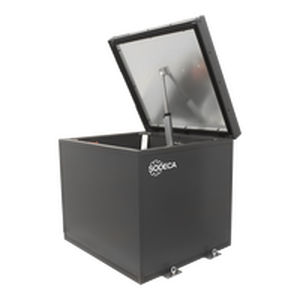

モーター式開閉を備えた屋根用動的排煙ファン。高い熱性能を持つ筐体とIE5 F400の超高効率モーターを搭載。
一般説明
高い熱性能を有する気密・密閉された動的排煙口。断熱ブレーク（熱橋防止）とモーター式開閉を備える。火災時の煙排出用屋根用エキゾースト（400 ºC/2h）と超高効率IE5モーターを装備。
筐体
開閉システム
ファン
モーター
仕上げ
オプション
仕様 / 技術データ
モーター式開閉を備えた屋根用動的排煙ファン。高い熱性能を持つ筐体とIE5 F400の超高効率モーターを搭載。
一般説明
高い熱性能を有する気密・密閉された動的排煙口。断熱ブレーク（熱橋防止）とモーター式開閉を備える。火災時の煙排出用屋根用エキゾースト（400 ºC/2h）と超高効率IE5モーターを装備。
筐体
- 熱橋を完全に排除した構造。
- 外装内装ともにプレコーティング鋼板で、高密度ポリウレタン（PUR）コアを有する厚さ60mmの冷蔵用サンドイッチパネル製側板。
- 高密度ポリウレタン（PUR）充填の厚さ60mmのカバー。亜鉛めっき鋼板製で外面塗装。
- 屋根への適切かつ容易な設置のためのアダプターソケット（または台座）。
- 気密性能 CLASS 4 (UNE-EN 12207)。
- 防水性能（強風雨） CLASS E 1350 (UNE-EN 12208)。
- 高い風荷重に対する耐性。
- 組立ての熱抵抗 < 0.39 W/m²·K。
- 空気中の音遮断性能（UNE-EN ISO 10140-2）: Rw = 32 (-2;-4) dB。
開閉システム
- IP65封止機構のモーター式開閉アーム。
- 供給電圧 230 V AC 50/60 Hz（24 V DCのモーター式開閉アームはオプション）。
- 20,000サイクル以上の実績を有する強化・保証されたシステム。
- 開閉両位置にリミットスイッチを装備。
- 積雪荷重 SL 1000。
- 制御システム（火災パネル、煙感知器等）からの外部信号による自動開放。制御システムは含まれません。
ファン
- 厳しい気象変化に耐える非常に堅牢な構造。
- アクチュエーターおよびファン切断用のメンテナンススイッチ（補助接点付）。
- EN 12101-3規格に準拠、認証番号：2797 CPR 840443 (F400)。
- ポリエステル樹脂による防食処理を施した鋼板製の筒状ハウジング。
- 調整可能な鋳造アルミニウム製インペラー。
- EMC保護付きシールド電源ケーブル。
モーター
- S1連続運転およびS2非常用運転用のHクラスモーター、ボールベアリングおよびIP55保護。
- IE5効率のモーター。
- 三相 230/400 V 50 Hz（最大3 kW）および400/690 V 50 Hz（3 kW超）。
- 最大搬送空気温度：S1連続 -25 ºC〜+40 ºC（高温環境では+50 ºCまで適合）。S2非常用 400 ºC/2h。
- 非常時でも周波数変換器による制御が可能。
仕上げ
- RAL 7016Mで塗装された亜鉛メッキ鋼板の防食カバー。
- RAL 7016Mのアルミニウムプロファイル。
- RAL 7016Mの側板。
オプション
- 24 V DC給電のモーター式開閉アーム。
- RAL色見本の任意の色での外装塗装。
- カスタム仕上げ。
仕様 / 技術データ
- 型式：HATCH/HP/IE5。
- EN 12101-3に基づくF400認証（認証番号 2797 CPR 840443）。
- 筐体：断熱ブレークと気密構造。
- 側板：高密度PURコアを有する60 mmサンドイッチパネル。
- カバー：高密度PUR充填60 mm、亜鉛めっき、塗装。
- 気密性能：CLASS 4 (UNE-EN 12207)。
- 防水性：CLASS E 1350 (UNE-EN 12208)。
- 熱抵抗：組立て < 0.39 W/m²·K。
- 音響絶縁：Rw = 32 (-2;-4) dB (UNE-EN ISO 10140-2)。
- 開閉システム：モーター式アーム、IP65封止機構、>20,000サイクル、リミットスイッチ、積雪荷重SL 1000。
- 標準開閉電源：230 V AC 50/60 Hz（24 V DCオプション）。
- モーター：Hクラス、IP55、ボールベアリング、IE5効率。
- モーター電圧：230/400 V 50 Hz（≤3 kW）；400/690 V 50 Hz（>3 kW）。
- 使用温度S1：-25 ºC〜+40 ºC（最大+50 ºCまで適合）。S2非常用：400 ºC/2h。
- モーター制御：周波数変換器対応、非常時も含む。
- ファン：ポリエステル樹脂防食処理鋼板の筒状筐体；鋳造アルミニウム製可変インペラー；EMC保護付きシールドケーブル。
- 標準仕上げ RAL 7016M；塗装やカスタム仕上げのオプションあり。
