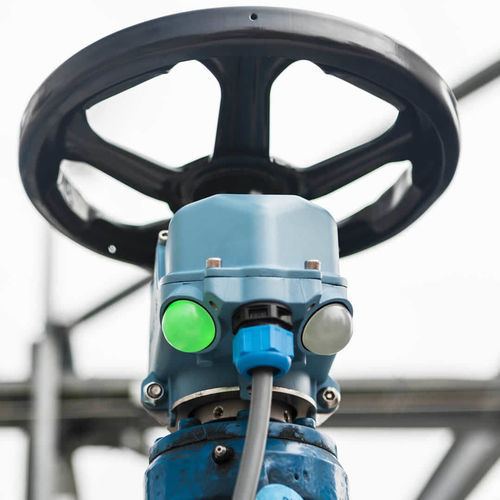

手動バルブ用フィｰドバックシステム VPI

概要
VPIは手動マルチターンバルブの位置をリアルタイムで返送します。開／閉位置を検知し、制御システム（DCS）へ離散信号を送信することで、最新の弁状態情報を提供し、プロセス制御と正確な配管操作を支援します。

製品の主な情報
本指示器はゲートバルブ、グローブバルブ、ライジングステムバルブに適合するよう設計されています。ユニバーサル取り付けブラケット、内蔵端子台、アクセスしやすい設定口を備え、所定のセンサーやスイッチを収納でき、必要に応じて外部ジャンクションボックスと組み合わせて使用できます。

特徴

• 弁の開／閉位置を検知し、制御システムに離散信号を出力します。
• DCS統合に適したリアルタイムの弁状態情報。
• 複数の弁種に対応するユニバーサル取り付けブラケット。
• 配線を簡素化する内蔵端子台とクイックコネクト端子。
• 設定・立ち上げが容易なアクセス可能な設定口。
• 過酷環境向けの耐久性のある材料・コーティングで提供可能。

構成

• 有線 — 既存のケーブルインフラを利用した直接統合。
• 産業用無線 — プロトコルに依存せず無線送信機と接続可能。
• モバイル通信 — GPRS/モバイル送信機による遠隔通信。

モデルと材料
VPIは被覆アルミニウムおよび高性能AISI 316ステンレス鋼で提供されます。製品ファミリーには、用途や環境要件に応じたVPI A-seriesおよびVPI S-seriesのバリエーションがあります。

安全性と危険場所
選択されたVPI A/Sシリーズ構成は、本質安全防爆（ATEXおよびIECEx Ex i）認証対応が可能です。筐体自体がシステム承認を持たない場合でも、認証済みコンポーネントを収容するか、外部ジャンクションボックスと組み合わせて危険場所要件を満たすことができます。

利点

• プロセス性能を向上させ、誤った弁配列のリスクを低減します。
• オペレータおよび制御システムに対して集中化された最新の弁状態を提供します。
• 現場の産業環境に適した堅牢な設計。

技術仕様

• 機能：弁の開／閉位置を検知し、DCSまたは送信機へ離散出力を提供。
• 用途：手動マルチターンバルブ（gate、globe、rising stem）。
• 取り付け：幅広いバルブ互換性を持つユニバーサル取り付けブラケット。
• 電気接続：内蔵端子台およびクイックコネクト端子。
• 構成：有線、産業用無線（送信機経由）、モバイルインターネット/GPRS送信機。
• 材料：被覆アルミニウムおよびAISI 316ステンレス鋼の選択肢。
• 危険場所：選択されたセンサー組合せに対する本質安全認証（ATEX / IECEx Ex i）対応。
• 筐体の役割：認証済みセンサー/スイッチを収納するか、外部ジャンクションボックスと組み合わせて使用可能。
