空圧バルブアクチュエータ EasiDrive

バッテリー式マルチ ターン式単相

概要
EasiDriveは、現場で使用できるポータブルなトルクツールシステムで、専用の据え置きアクチュエータを必要とせずに手動のマルチターンバルブやギアボックス付バルブを操作できます。低コストの取付けキットと専用リアクションキットを使用することで、1台のEasiDriveツールで複数のバルブを対応可能にします。プラントのオートメーション連携や専用電源は不要です。

主な利点

• 現場での迅速な展開が可能な携帯型トルクツールシステム
• 複数の独立したアクチュエータを置き換え、設備投資を削減
• 基本操作に専用電源やプラント統合を必要としない
• リアクションキットが反力を吸収し、作業者の疲労や負傷リスクを低減
• マルチターンバルブや部分的に固着したバルブを数分で開閉操作可能

使用方法

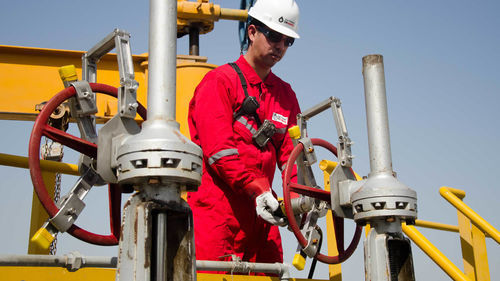

選定した取付けキットとリアクションキットを手動バルブに装着し、EasiDriveトルクツールを現場に持ち込んでトルクを加えます。リアクションキットが反力を吸収し、作業者を保護して安全に制御された操作を可能にします。複数の低コストキットにより1台のツールで様々なバルブに対応できます。

取付け・構成オプション
バルブがライジングステム（上昇する茎）か、ハンドホイールを残す必要があるかを確認してください。典型的な構成は以下の通りです：

• ダイレクト、ハンドホイール取り外し（ハンドホイールなしのギアボックス直結）
• ダイレクト、ハンドホイール保持（ハンドホイールありのギアボックス直結）
• オフセット／ライジングステム、ハンドホイール取り外し
• オフセット／ライジングステム、ハンドホイール保持

トルクツールのオプション
カスタム取付けおよびリアクションキットを装着後、EasiDriveに対応するプロ用トルクツール（RAD Torque Systems）でバルブを操作できます。提供されるツールタイプ：

• 空気式モデル — FRLパック経由でプラントの圧縮空気に接続
• 電動モデル — 120V AC または 220V AC（50/60 Hz）、ツール表示で出力トルクを選択可能
• バッテリーモデル — 2個のリチウムイオンバッテリーと防候性のトランスポート／保管ケース付属

適用分野
手動バルブ操作が一般的で、作業者の安全性や効率が重要な各種産業分野におけるマルチターンバルブ、ギアボックスバルブ、固着または部分的に固着したバルブの操作に適しています。

マルチメディア
製品ページにはEasiDriveの使用例やギアボックスバルブ向けの適用例を示すデモンストレーションおよび概要ビデオが含まれています。

技術仕様

• 商用名称：EasiDrive (portable valve actuator)
• 携帯型トルクツール構成：空気式、電動（120V/220V、50/60 Hz）、バッテリー（Li‑Ion、バッテリー2個付属）
• 工具トルク制御：（電動モデルは）工具表示による手動でのトルク設定
• 取付け・リアクションキット：ギアボックス直結およびオフセット／ライジングステム構成をサポートする複数の低コストキット；ハンドホイールを保持または取り外すオプション
• 反力処理：専用リアクションキットが反力を吸収し作業者を保護
• 電源要件：空気式はプラントの圧縮空気が必要；電動は120Vまたは220V ACが必要；バッテリーモデルは自己完結
• 携帯使用：現場搬送と複数バルブへの迅速展開を念頭に設計
• 互換工具供給元：RAD Torque Systems
