機械式バルブアクチュエータ

マルチ ターン式1/4回転タイプケーブル

製品概要
FlexiDriveは、手動バルブの操作を安全で人間工学に配慮したオペレーターステーションへ移設する機械式の遠隔バルブ操作システムです。配線や電源を必要とせず、足場の使用を減らし、危険区域への露出を回避します。小型と大型の2サイズを用意し、さまざまなバルブサイズと用途に対応します。

動作原理

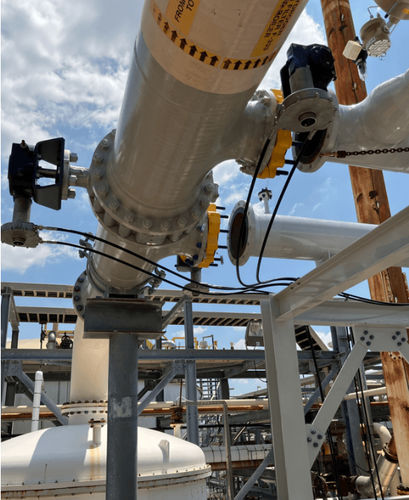

FlexiDriveは、柔軟な機械式ケーブル伝達により、バルブステーションからオペレーターステーションへ手動操作を伝達します。バルブステーションは専用の取り付けキットでバルブに直接固定され、オペレーターステーションは壁、レール、またはペデスタルに取り付け可能です。バルブステーションにオプションのハンドホイールやレバーを装着すれば、現地での操作も可能です。

主な利点

• 安全な距離からバルブ操作が可能（最大30メートル）
• 足場コストの削減および足場許可・設置時間の削減
• 危険な雰囲気や物理的リスク（落下物、熱、排出物）から操作者を保護
• 電気配線や電源を必要としない（純粋に機械的なソリューション）
• 多数の曲げに対応する柔軟な配線でプラントレイアウトに対応
• 複数バルブの操作を1点に集中可能

バージョンと適合性
FlexiDriveは小型と大型の2サイズを提供し、マルチターンおよびクォータターンバルブの幅広い範囲をカバーします。両バージョンとも危険区域での使用を想定して設計されており、Zone 1およびZone 2の要件に適合します。浸水や汚染が懸念される環境向けにIP68準拠のバルブステーションオプションも用意しています。

用途
代表的な用途は、タンクターミナルの人の届きにくいバルブ、地下ピット、沈設バルブ、高所または高架のバルブ、貫通壁設置、閉鎖空間などです。産業および安全上重要な設備において、操作者の安全性、作業性、運用効率を向上させます。

追加の製品機能

• 同じ実績ある機械原理でボールバルブやその他の手動バルブを操作可能
• オペレーターステーションは安全でアクセスしやすい位置に操作部を人間工学的に配置
• 複数バルブの制御を1つの中央ポイントに配線可能
• 指定時には作業手順を支援する視覚インジケータのオプションあり

仕様 / 技術仕様

• モデル群: FlexiDrive（小型および大型）
• 作動距離: 最大30メートル
• ケーブル走行能力: ケーブル走行において最大540の曲げに対応
• 対応バルブ: マルチターンおよびクォータターン（ボールバルブ含む）
• 取り付け: バルブステーションは専用取り付けキットでバルブに固定；オペレーターステーションは壁、レール、ペデスタルに取付可能
• 現地操作: バルブステーションにオプションのハンドホイールまたはレバーを装着可能
• Ex/ゾーン: Zone 1およびZone 2の危険区域に適合
• 保護等級: 浸水/没および粉塵環境向けにIP68対応のバルブステーションオプションあり
• 電源: 純粋に機械的なソリューション（遠隔機械式操作に電気配線や電源は不要）
• 代表的用途: 沈設バルブ、閉鎖空間、貫通壁操作、高所や配置が難しいバルブ、タンクターミナル、バルブピット
