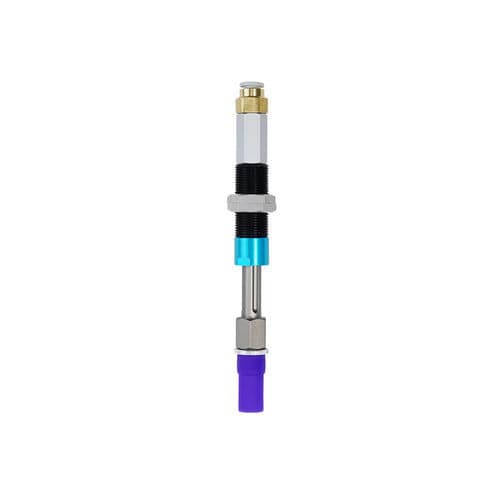

フレキシブルサポート クランプ ISC-SC6-P10E

加工用部品測定装置用金属製

ISCエアバッグタイプのインナーサポートクランプは、フグの自己防衛形状を模倣し、バイオニック設計された革新的なフレキシブルクランプです。 フレキシブルエアバッグに一定の圧力の空気を充填することで、膨張を実現し、インナーサポート式の把持が完了します。 入力空気圧を正確に制御できるため、固定具によるワークへのクランプ力を制御でき、ワークが破損しにくくなります。 パフォーマンスパラメータ モデル ISC-SC6-P10E エアバッグモジュール全高 H 32.5 接触面の直径 D 10 構造直径 A 14 底面高さBからの作業径 7.5 有効接触面高さ C 15 エアバッグ モジュールの作業高さ E 24.5 全長 N E+105 空気圧範囲/kPaを使用 0-120 限界拡張外径/mm 12.7 極限荷重/g 500 フィクスチャ重量/g 37 金属棒モデルを使用 VFNT 1421-G18 取付穴サイズ/mm 14.5
