PROFINETコントローラ機能を備えたEtherNet/IP-PROFINETゲートウェイ

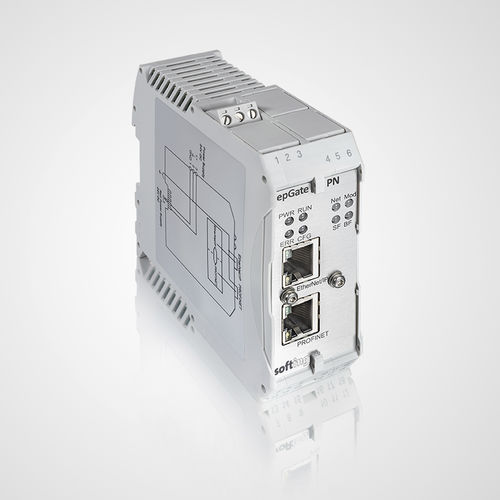

epGate PNは、EtherNet/IPスキャナ(例:Rockwell PLC)と最大32台のPROFINETデバイス間のゲートウェイを実装します。ゲートウェイの上部RJ45ソケットは、いわゆるアダプタ(スレーブ)としてEtherNet/IPネットワークに接続しますが、ゲートウェイは下部RJ45ソケットを介してPROFINETコントローラ(マスター)として動作します。これにより、PROFINETデバイスとサブシステムをEtherNet/IPアプリケーションに統合することができます。epGate PNに付属するCommunication Configuration Toolは、PROFINET構成の定義を支援し、EtheNet/IP PLCのエンジニアリングソフトウェアにすぐに使えるシンボリックマッピング情報を提供します。これにより、ユーザーはゲートウェイの両サイドのデータを個別に定義するという、エラーを起こしやすい作業から解放されます。
ネットワークの垣根を越えた信頼性の高い動作
- アダプタ(スレーブ)を介したEtherNet/IPネットワークへの接続(上部RJ45ソケット)
- PROFINETコントローラ(マスター)機能(下部RJ45ソケット)
- PLC内のEtherNet/IPスキャナからPROFINETフィールドデバイスへの直接アクセス
- I-Device機能の導入による内部PROFINETネットワークを持つ機械へのアクセス(Siemens製PLCをサポート
- I/Oデータの透過的な交換
アドオン命令による簡単な統合
- PROFINETの詳細な知識がなくても、PLCプログラムからPROFINETデバイスへのデータアクセスが可能
- 詳細なPROFINETデータタイプ定義を含むアドオン命令(AOI)の使用
設定ツールと統合されたウェブサーバーを含む
---
