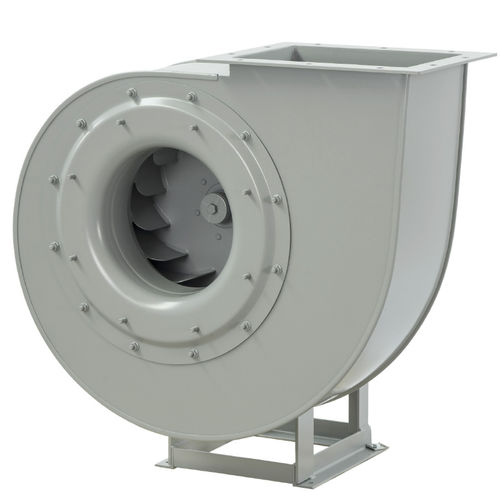

遠心ファン FQ-N

冷却空気循環用230VAC

ダイレクトドライブ式、単吸込型遠心ファン。炭素鋼製で、カタフォレシス下塗り＋ポリウレタン塗装（RAL 7045）による仕上げが施されています。 使用温度範囲：-20℃～+100℃（連続運転）。 標準構成 • 構成4：インペラは、台座で支持されたB3モーターシャフトに取り付けられています。+220℃までの冷却ディスク付き仕様。 • 配置 5：インペラは、ケーシングのサイドプレートに取り付けられた B5 モーターシャフトに装着されています。冷却ディスク付きで、最高 +220°C まで対応する仕様です。 • 配置 8：モーターとファンシャフトを接続するフレキシブルカップリングを採用しています。冷却ディスク付きで、最高 +300°C まで対応する仕様です。 モーター 2極、4極、または6極、IE3*高効率、モーターサイズ112までは三相230/400V 50Hz、それ以上のモーターは400/690V 50Hz。保護等級IP55。クラスF。 *75kW～200kWのモーターはIE4となります。 • さまざまな材質で製造。 • 60 Hz仕様。 • 各種RALカラーで塗装。 • 静止部品は溶融亜鉛めっき処理。 • 耐腐食構造。 • 耐摩耗構造。 • 特殊用途向けモーター。 • 可変速ドライブ（VSD）対応モーター。 • 付属品：フレキシブルジョイント、点検口、ケーシングドレン、AVマウント、保護ネット、フィルター、サイレンサー、吸排気調整弁、バルブ、ダンパー。 • 気密構造。 • 断熱仕様。
