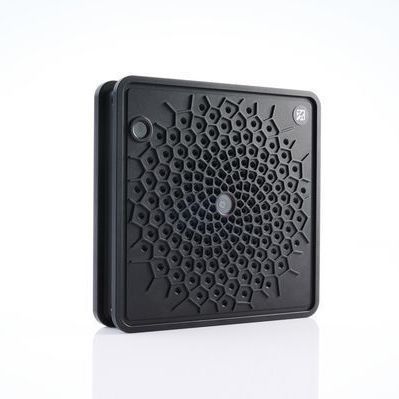

部分除荷ロケーション用音響センサ SONASCREEN®

漏れ検出用機械監視用予知保全用

製品概要
SONASCREEN® Sensorは、固定および移動監視システムへの組み込みを目的としたコンパクトな高性能センサーです。176個のマイク、統合熱画像カメラ、および強力なAPIを備え、音源をリアルタイムで特定し、カスタムアプリケーションへのシームレスな統合を可能にします。

主な特長

• 200 kHzのサンプリングレートを持つ176個のマイクにより、微弱な音響信号の検出と高精度な位置特定が可能
• 最大100 kHzの広帯域により、一般的な産業騒音を超える音源の検出が可能
• 本体で測定データを保存できる自律動作
• 過酷な産業環境向けの保護等級 IP20 または IP65
• エッジコンピューティングにより、データ保存やSFTPアクセスを含む自律測定が可能
• 直感的な操作を可能にするプリセット動作モード
• カスタムソフトウェアや自動化システムへの統合用の強力なAPI
• 漏えい検出、電気点検、気密試験、バイオアコースティックに適合
• モバイル検査・監視用途に最適化

用途

• 漏えいの探索と評価
• 電気点検 / 部分放電の検出
• 気密試験
• 機械診断 / 軸受点検 / 潤滑監視
• バイオアコースティックおよびその他の監視環境

動作モード

• EASY – 機能を絞った簡易モードで操作が容易
• PRO – 測定パラメータを自由に設定できる専門家向けモード
• LEAKAGE – 漏えいの迅速検出に最適化されたモード、損失のライブ表示付き
• PARTIAL DISCHARGE – 様々な種類の部分放電を検出するためのモード、ライブPRPD表示付き

ソフトウェア（一例）

• LeakReport – 場所の記載、損失推定、修理状況を含むレポート作成用PCソフト
• PDReport – 故障評価および修理状況を含むレポート作成用PCソフト

技術仕様（抜粋、行区切りの表形式）
共通
保護等級: IP20 または IP65
寸法: IP20: 14 x 14 x 3.2 cm (5.5” × 5.5” × 1.3”) / IP65: 14 x 14 x 5.2 cm (5.5” × 5.5” × 2.0")
重量: IP20: 0.7 kg (1.5 lb) / IP65: 1.1 kg (2.4 lb)
設置: ロボット/ドローンまたは固定設置
取付け箇所: 周囲にM5ネジ穴
動作温度: 15 °C～50 °C (59 °F～122 °F)
保管温度: -30 °C～60 °C (-22 °F～140 °F)

光学カメラ
タイプ: デジタル
解像度: 1280 x 800 px @ 40 fps
視野角: 74° x 51° (水平 x 垂直)
シャッター: グローバルシャッター

サーマルカメラ
センサー技術: 冷却なしマイクロボロメーター
スペクトル範囲: 長波長赤外線、8 μm～14 μm
解像度: 160 x 120 プログレッシブサンプリング
フレームレート: 8.7 fps
感度: <50 mK (0.050 °C)
温度補償: 自動
測定範囲と精度: -10°～+140°C ±5°C または 5% ; -10°～+400°C ±10°C または 10% (より大きい方を適用)
視野角: 57° x 44° (水平 x 垂直)
温度単位: ケルビン、セルシウス、ファーレンハイト

統合コンピュータ
内蔵ストレージ: 1 TB M.2 SSD
OS: Linux

電源
入力: 9～24 V または PoE、最小 20 W

センサー
マイク: 176 個のデジタル MEMS マイクロフォン
周波数範囲: 最大 100 kHz
サンプリングレート: 200 kHz
音圧: 最大 120 dB
分解能: 24 bit
ビームフォーミング: 100 fps

API（データストリームと機能）
データストリーム: ビデオカメラ、音響画像、サーマル画像、周波数スペクトル、リスニングポイントの音声、全マイクの音圧レベル、全マイクの時間データ（生信号）
機能: 測定モード/プロファイルの作成・編集；測定距離の設定；最小/最大周波数の設定；音響スケールモードとダイナミクスの設定；トリガーの有効/無効；トリガー設定の構成；ファイルのダウンロード/アップロード；機器の再起動

インターフェース
USB‑B 3.0（データ転送）
イーサネット（データ転送およびPoE）
