熱レギュレーションシステム ThermalCore™

モニタリング電源変圧器用

概要
ThermalCore™は、産業用赤外線熱処理プロセス向けの調節・監視キャビネットです。ゾーンごとにリアルタイムで設備を制御・監視・保護し、温度精度は1度単位です。ThermalCore™は予知保全ソリューションThermalCloud™のプラットフォームにもなります。

製品統合
ThermalCore™は以下を含む一貫したシステムに組み込まれます：

• RadiantLine™エミッタ：高効率の赤外線エミッタ、応答時間が短い。
• ThermalWorks™炉：利用可能な電力を有効で均一な熱に変換するよう設計されたシステム。

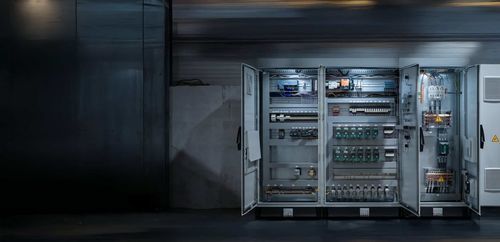

• ThermalCore™制御キャビネット：マルチゾーン制御と中央監視。

主な機能
ThermalCore™は性能、再現性、安全性を確保するための機能を備えています：

• 複雑な部品に対する熱均一性を実現するリアルタイムのマルチゾーン制御（ピクセル化）。
• システム応答 < 5 秒、エミッタと同等の応答性。
• 実物大で炉を表示する産業用タッチHMI、動的カラ―コード（10段階）、サイクル/消費/温度のサマリービュー。
• リアルタイムの出力監視とゾーンごとの消費制御。
• サイクルの完全な履歴記録：温度曲線、印加パワー、オペレータ識別（RFIDバッジ）、部品単位のアーカイブ。
• セルフ診断、センサ冗長化、組み込みの安全ロジック。
• 遠隔操作可能で、顧客と合意した完全カスタムのインターフェース。

安全性とセルフ診断
安全・診断機能は以下を含みます：

• 内部温度、溶剤濃度、排気圧、ピロメータによる製品温度を測定する統合センサ。
• 冗長化と自動値比較；不整合時は < 10 秒でアラートまたは停止を発動。
• 段階的アラート（表示灯、音声アラーム、クリティカル度に応じた設定可能な通知）。

トレーサビリティと再現性
各サイクルはトレーサビリティと再現性を確保するため記録されます：

• 各部品の温度・出力曲線。
• RFIDバッジによるオペレータ履歴と変更ログ。
• 参照／部品ごとの完全な熱履歴のアーカイブ機能。

HMIと操作性
自動化技術者と共同開発したHMIは次を可能にします：

• 炉の正確な空間表現と単一画面からの操作（120ゾーンの設定を <1 時間で実行可能）。
• 視認性を高める動的カラ―コード（10段階）。
• 顧客システムや遠隔の産業用PCからの遠隔監視。

産業上の利点
報告されている利点には以下が含まれます：

• 部品の形状に関係なく得られる熱均一性。
• 偏差を即時検出することで廃棄削減。
• 異種シリーズでも中断なしに生産ペースを維持。
• 短時間での運用習熟と短いオペレータ教育（例：120ゾーンの完全設定を <1 h）。

適用事例と導入事例
ThermalCore™は複数の産業事例（原子力、航空宇宙／複合材、産業塗装）とともに示され、次を示しています：

• 重要設備の迅速な立ち上げ設定と稼働時間の大幅短縮。
• 厚みが変化する3D部品（複合材）向けに数百の独立ゾーンを制御し、証明可能な再現性とトレーサビリティを実現。
• コンボイ間の無駄な停止なく継続的な多品種生産（コスト削減と柔軟性）。

特徴 / 技術仕様

• マルチゾーン制御：同時制御で最大500の独立ゾーン（一部セクションでは420ゾーンと記載）をサポートする容量。
• システム応答性：< 5 秒（エミッタと同等の応答）。
• 異常検知のためのセルフ診断とセンサ冗長化。
• 計測：IRピロメータおよびサーモカメラによる製品のリアルタイム解析；内部センサ（内部温度、溶剤濃度、排気圧）。
• 産業用タッチHMI：実物大の炉表示、動的カラ―コード（10段階）、短時間でのパラメータ設定（例：120ゾーンを <1 h で設定）。
• 監視：稼働中サイクルの表示、ゾーン別消費、温度；遠隔制御可能。
• 履歴保存とトレーサビリティ：サイクル記録、温度曲線、RFIDバッジによるオペレータ識別、プロセスデータのエクスポート。
• 安全：段階的アラートと自動停止はFMEA分析および顧客ルールに応じて設定可能。
• 国際対応と規格：CEおよびUL適合；電圧400V〜480V；50/60 Hz。
• 予知保全：ThermalCloud™の基盤（予知保全ソリューションとして言及）。
