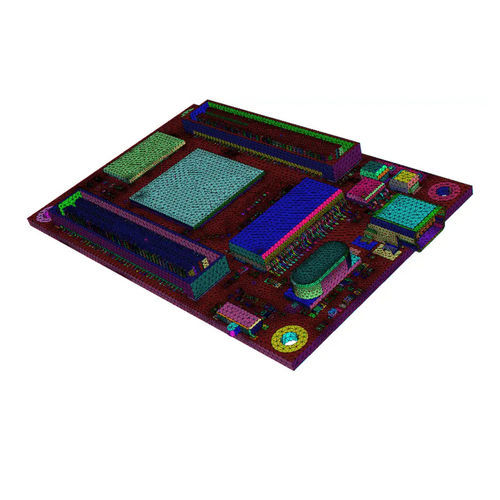

メッシングソフトウェア 3D Precise Mesh

シミュレーション用開発用CAO

3D Precise Mesh によりメッシュが自動的に安定して生成され、またあらゆる CAE ワークフローのために正確で高性能のシミュレーションを確実に行える制御機能が備わっています。 シミュレーション主導設計 3D Precise Mesh では、自動 CAD 結合性や定期的メッシュ生成などの機能を活用し、メッシュ作成手順の透明性が確保されるので、ユーザーは設計に集中することができます。 付加価値に集中 CAD モデルとの結合性をの備えたハイエンド メッシュ機能により、開発力を技術革新に集中させることができます。3D Precise Meshは、市場のモデラーとの統合、特にスペイシャルのCGMや3D ACISモデラーとの緊密な統合により、ワークフローの自動化と開発時間の短縮をさらに促進します。 サーフェスメッシュ生成 CAD やテッセレーションモデルの場合に、ごく僅かな入力だけで、指示されたサイズや曲率で高品質のサーフェスメッシュを生成します。 三角形または四角形、線形または二次要素など、ソルバーに適した要素タイプを利用します。 CAD に最適化 パッチ独立性や自己交差防止などのシミュレーション専用オプションにより、高品質の CAD モデル サーフェス メッシュを確実に作成できます。 ボリュームメッシュ生成 サーフェスメッシュとボリュームメッシュ生成を組みわせ、局所細分化に際した近接検出などの機能を追加することで、高品質の四面体メッシュ、六面体メッシュ、ハイブリッドメッシュを作成できます。 四面体メッシュ生成 サイズ、形状、順序、品質を制御できる充実した機能を備えた、自動的で信頼性が高く、高速なメッシュ生成テクノロジーです。 開発者は、四面体メッシュ パラメータを調整してソルバーの期待値に適合させることができます。 自動境界レイヤー生成 3D Precise Mesh では、境界レイヤーの成長制御、厚みの薄い部分における衝突防止、コーナー管理、領域間の遷移の円滑化により、高品質の境界レイヤーを自動生成できます。 六面体メッシュとハイブリッド メッシュ生成 六面体メッシュ生成アルゴリズムにより、CAE ソルバーの要件に応じて完全な六面体メッシュや等角メッシュを生成することができます。 六面体、四面体、ピラミッド、プリズム等、各メッシュタイプの利点を活用し、ボリュームメッシュ生成アルゴリズムを組み立て、ハイブリッドメッシュを生成することができます。
