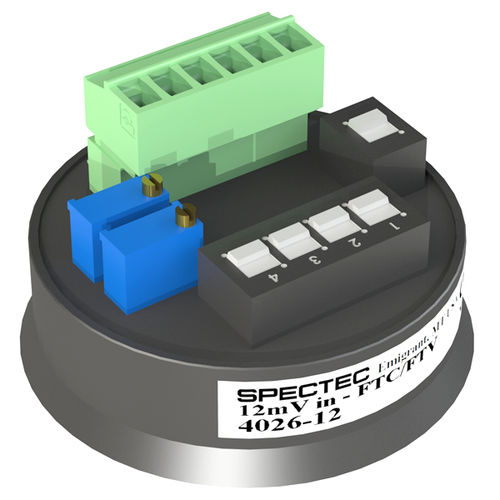

周波 / 電流信号変換器 4026 series

モデル4026の周波数-電流コンバータ SPECTECのモデル4026 FTC/FTVコンバータは、周波数-電流コンバータとして構成されており、フィールドで選択可能な入力と出力の設定により、非常に汎用性があります。現場の技術者は、パッシブまたはアクティブな磁気速度センサー、ホール効果センサー、またはゼロ速度センサーからの入力信号を変換することができます。 Frequency to Currentコンバータの構成では、出力設定は4-20mAまたは10-50mAです。粗い範囲はジャンパーで、細かい調整は精密ポテンショメータで設定します。出力のスケールは、入力信号の周波数に比例します。4026型FTV/FTCコンバータは、Killark社の「Y3」防爆仕様の筐体にコンパクトに収まります。 PA 20 D/Aコンバータは、周波数ベースの信号をリニアな電圧または電流に変換するように設計されています。入力と出力の構成は、ほとんどのアプリケーションに合わせてフィールドで選択できます。使用可能な出力信号と配線については 利用可能な出力信号と配線オプションについては、2ページを参照してください。 ZEROとSPANの調整により、ほぼすべての測定範囲に合わせて簡単に校正することができ、調整間の相互作用はほとんどありません。このコンバータは、あらゆるマグ・ピックアップまたはデジタル・ソースからの周波数入力を受け付けます。 周波数の範囲。ターゲットの質量と速度に依存します。 Hi設定1100Hz-100kHz Loの設定75Hz-10kHz スタイル： - PVCパック 入力感度: - 50または100mVpp 0-Vs TTL (50 V max) 温度範囲: - -40から160F (-40から70C) 出力 - 4～20mA 10～50mA 電源電圧： -。 9 Vdc min（0-5 Vo用 11 Vdc以上（0-10 Voの場合 最大38Vdc 入力保護50Vac：リード線が逆の場合 寸法 2.0インチ径 1.2インチの高さ
